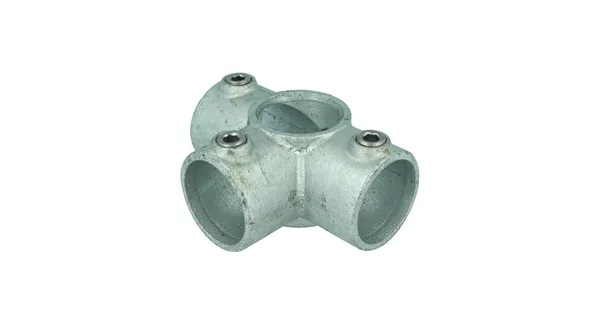

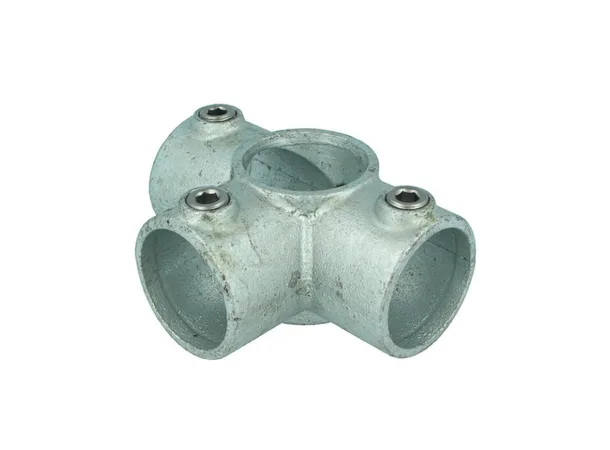

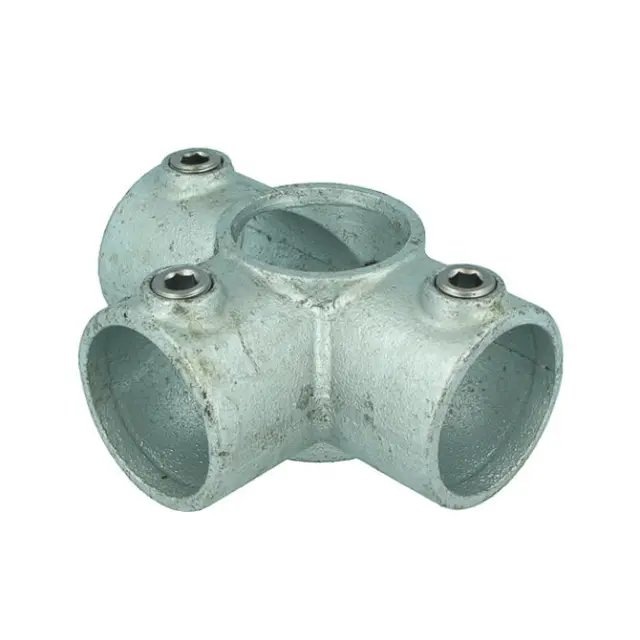

Doughty Pipeclamp Side Outlet Tee – galvanisert T-fitting med gjennomgående vertikalrør

T17600 er en sideutløps-T-fitting fra Doughtys Pipeclamp-serie i smibart støpejern for Ø48 mm rørkonstruksjoner. Fittingen forbinder tre rør, der det vertikale røret går gjennom sentrum av fittingen mens de tre utløpene står i 90° til hverandre. Det vertikale røret skal være gjennomgående og ubrutt, mens tverrørene kuttes ved fittingen. Overflaten er galvanisert med sølv finish, og fittingen er ikke gitt noen WLL-klassifisering.

Konstruksjon og materiale

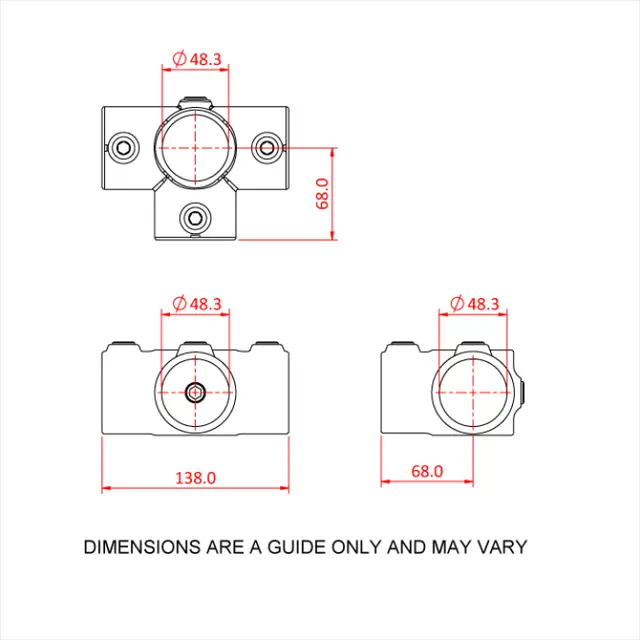

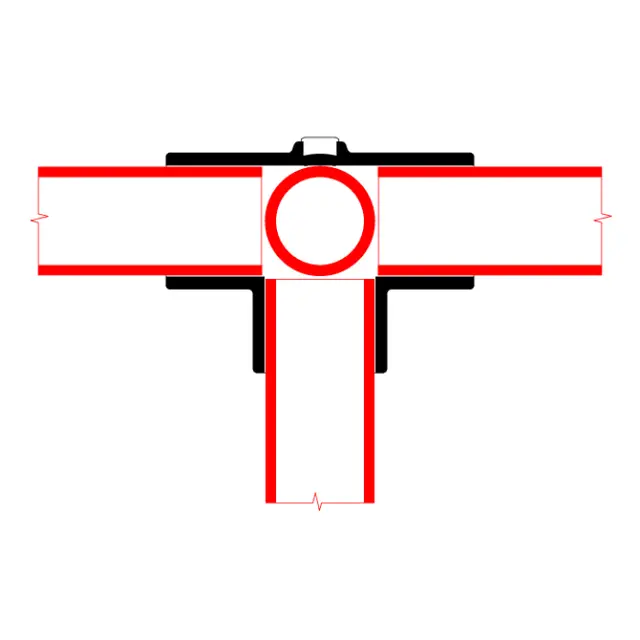

T17600 støpes i smibart støpejern, galvaniseres med sølv finish og dimensjoneres for Ø48 mm rør. Den sentrale konstruksjonen lar det vertikale røret passere uavbrutt gjennom fittingen, mens de tre horisontale utløpene klemmes fast rundt kuttede tverrørsender i 90° vinkel.

Bruk og kompatibilitet

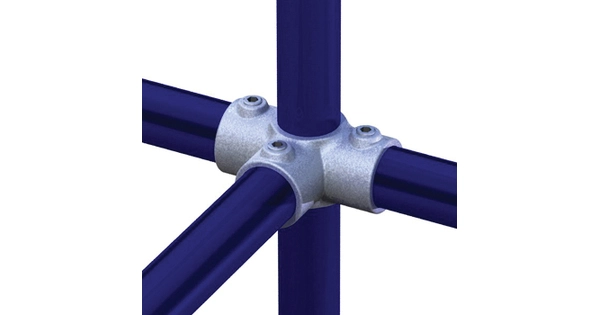

T17600 brukes til å bygge T-forbindelser i rammer og rack-konstruksjoner, der ett gjennomgående vertikalrør skal forbindes med tre horisontale rør i rett vinkel. Fittingen egner seg godt til modulære rørsystemer som skal grenes ut i flere retninger fra samme vertikale linje.

Nøkkelspesifikasjoner

T17600 passer for riggere som bygger modulære Ø48 mm rørkonstruksjoner med T-forbindelser i tre retninger.
