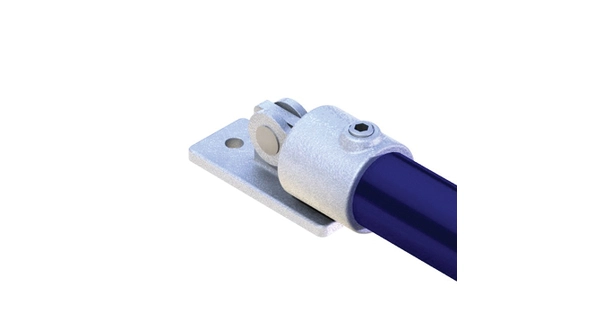

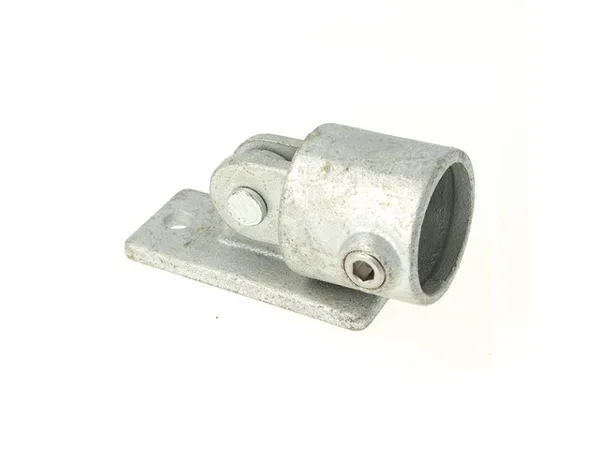

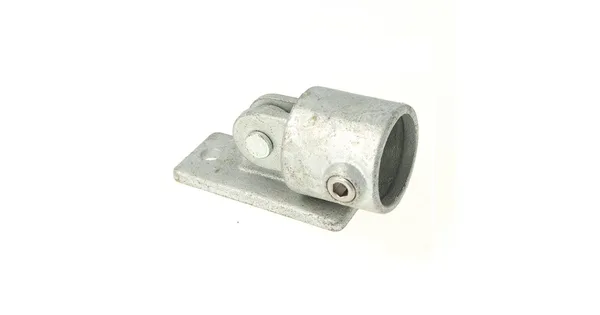

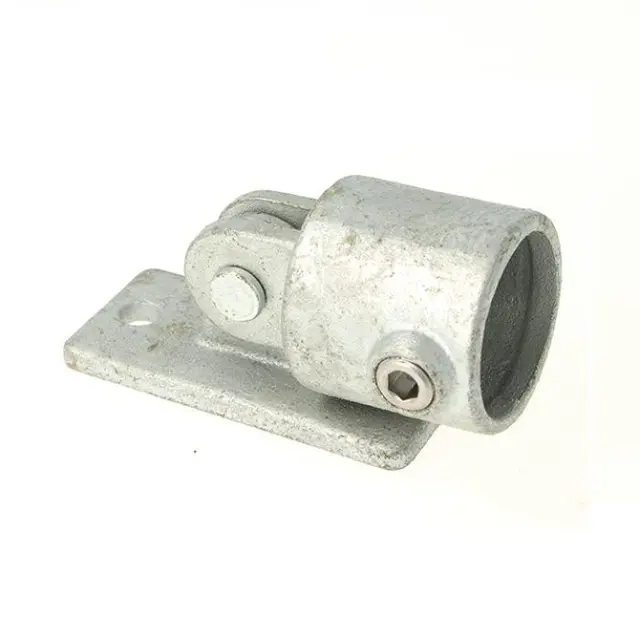

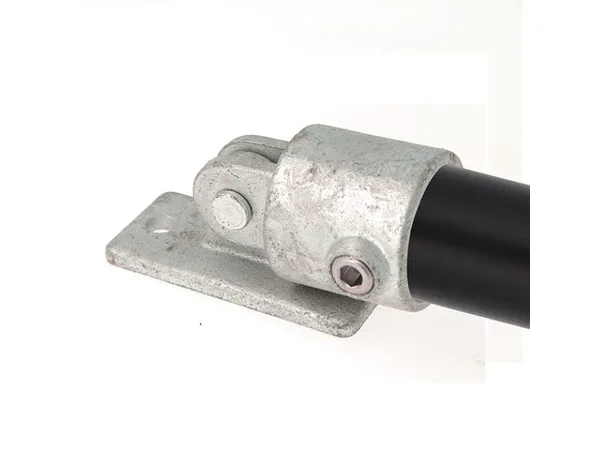

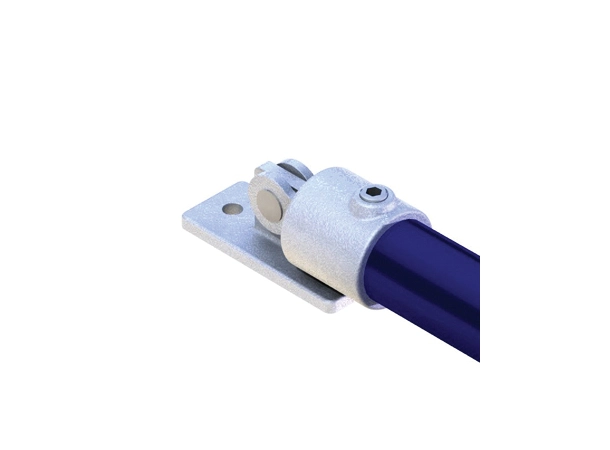

Doughty Pipeclamp Swivel Base – galvanisert komplett lokaliseringssvivel

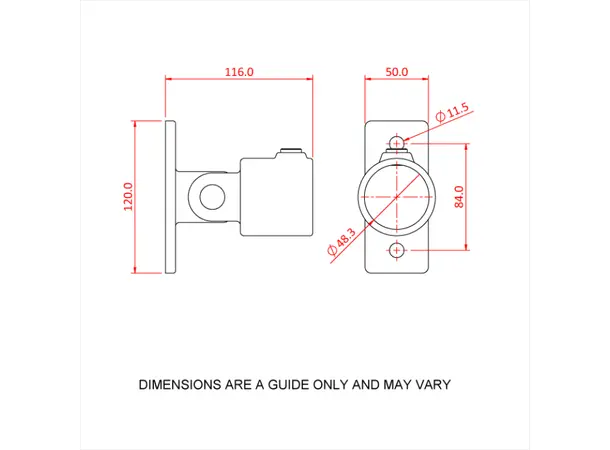

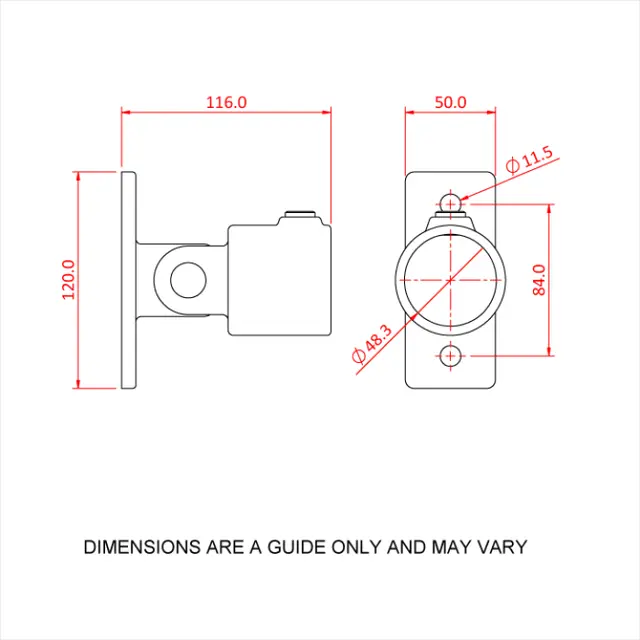

T16900 er en komplett lokaliseringssvivel fra Doughtys Pipeclamp-serie i smibart støpejern for Ø48 mm rørkonstruksjoner. Svivelen har en bevegelse på omtrent 85° i hver retning, og kan brukes med sikkerhetssalen fjernet for å lokalisere andre materialer opptil 10 mm tykkelse. Overflaten er galvanisert med sølv finish, og fittingen er ikke gitt noen WLL-klassifisering.
Konstruksjon og materiale

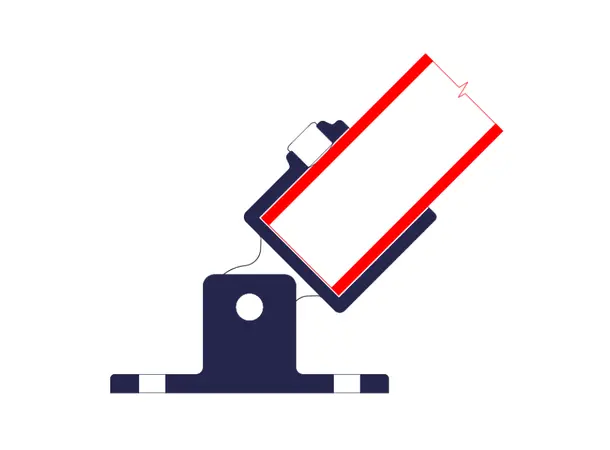

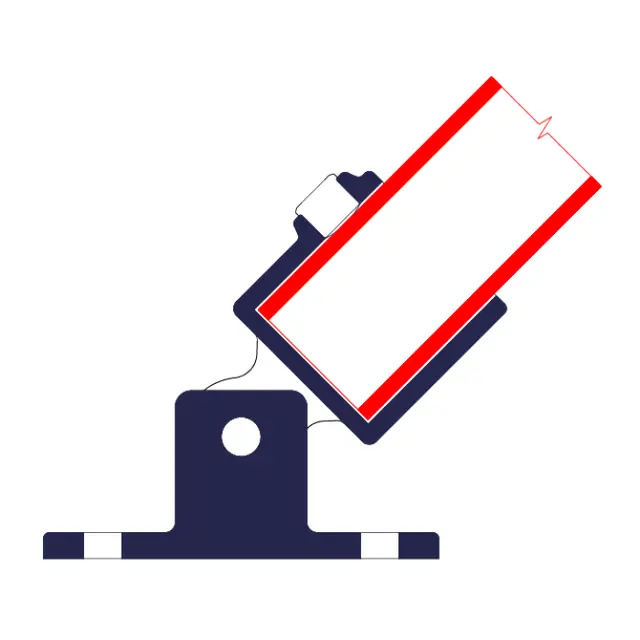

T16900 er en komplett, sammensatt svivelfitting i smibart støpejern, galvanisert med sølv finish og dimensjonert for Ø48 mm rør. Svivelen kan dreies omtrent 85° i hver retning fra utgangsposisjonen. Fjernes sikkerhetssalen, kan fittingen i tillegg brukes til å lokalisere og feste andre flate materialer med tykkelse opptil 10 mm.
Bruk og kompatibilitet

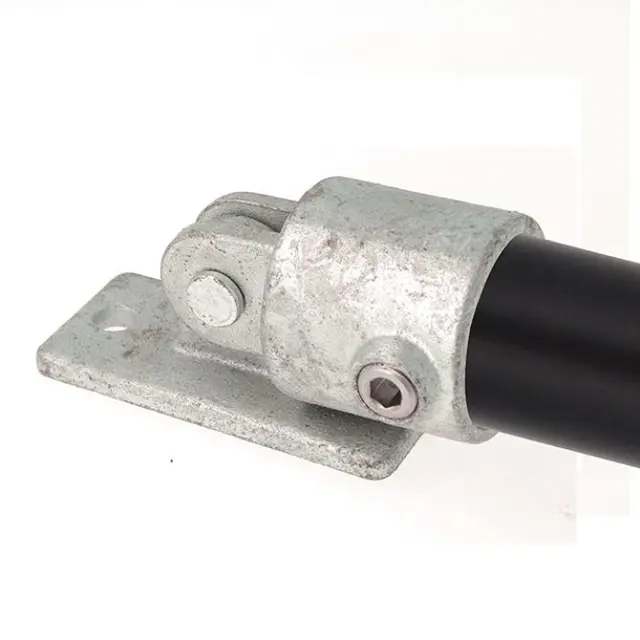

T16900 brukes som festepunkt der et rør skal svinges eller vinkeljusteres mot et fast underlag, for eksempel som fot eller lokaliseringspunkt i en rørkonstruksjon. Med sikkerhetssalen fjernet kan fittingen også klemme fast plater eller andre materialer opptil 10 mm tykkelse, noe som gir ekstra fleksibilitet i montering.
Nøkkelspesifikasjoner
| WLL (arbeidslast) | Ikke lastklassifisert |
| Rørdiameter | 48 mm |
| Materiale | Smibart støpejern |
| Overflate | Galvanisert |
| Farge | Sølv |
| Svivelbevegelse | ca. 85° per retning |
| Ekstra bruk | Lokaliserer materiale opptil 10 mm (sikkerhetssal fjernet) |
| Produktkode | T16900 |
T16900 passer for riggere som trenger et komplett, dreibart lokaliseringspunkt i Ø48 mm rørkonstruksjoner.
