Doughty Pipeclamp Corner Swivel Combination 90° – galvanisert hjørnesvivel med 90° konfigurasjon

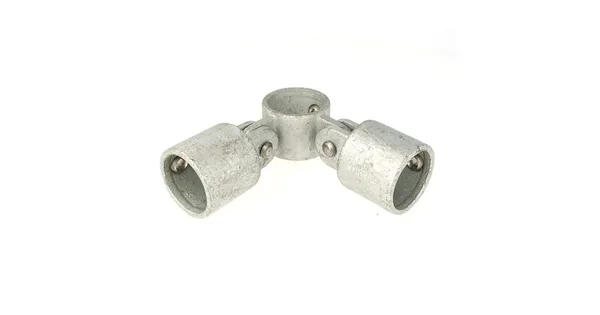

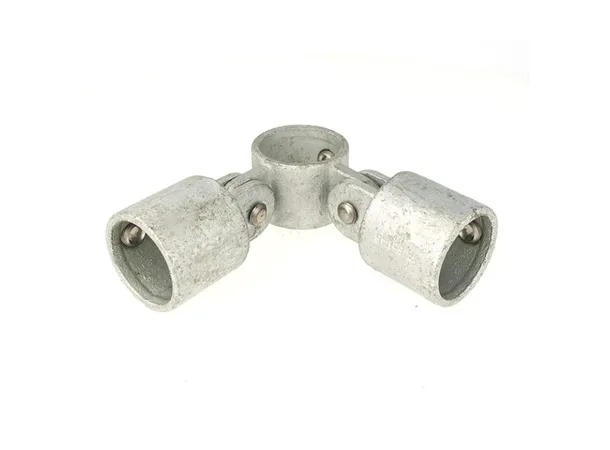

T16800 er en hjørnesvivelfitting fra Doughtys Pipeclamp-serie i smibart støpejern for Ø48 mm rørkonstruksjoner. Fittingen har to svivelkoblinger plassert 90° fra hverandre, og hver svivel har en bevegelse på omtrent 85° i hver retning. Overflaten er galvanisert med sølv finish, og fittingen er ikke gitt noen WLL-klassifisering.
Konstruksjon og materiale

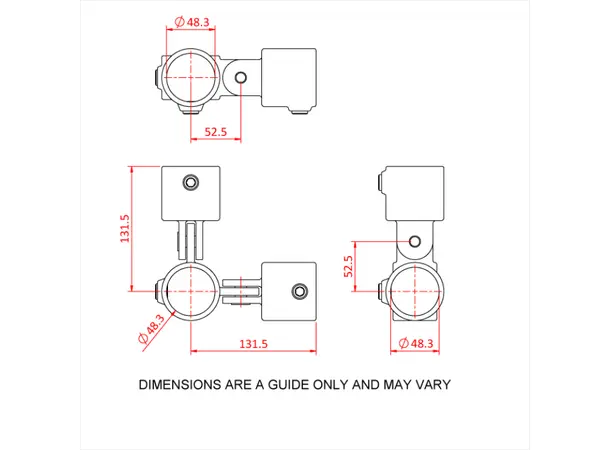

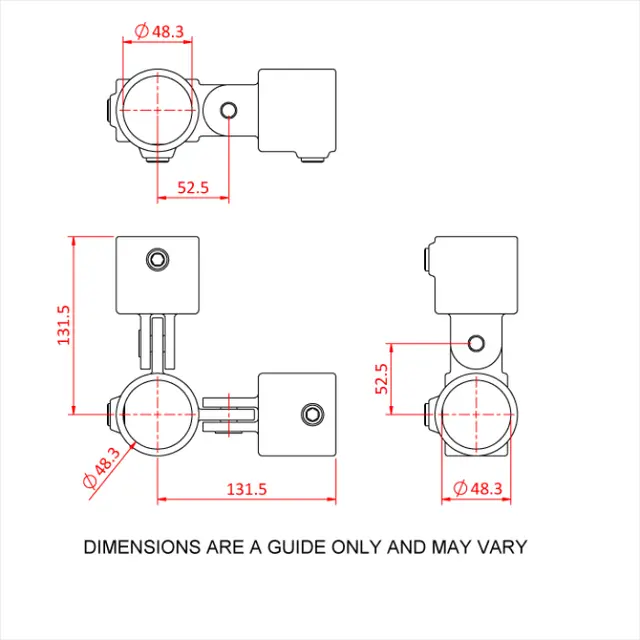

T16800 støpes i smibart støpejern, galvaniseres med sølv finish og dimensjoneres for Ø48 mm rør. De to svivelkoblingene sitter i 90° vinkel til hverandre på fittingen, og hver av dem kan dreies omtrent 85° i hver retning, noe som gir fleksibel vinkeljustering rundt et hjørnepunkt.
Bruk og kompatibilitet
T16800 er godt egnet i hjørner av rammeverk der to rør skal møtes i 90° med uavhengig vinkeljustering på hver side, for eksempel i vinklede støttestrukturer eller rack-hjørner. Fittingen består av en hann- og en hunnseksjon (tilsvarende T16800M og T17300F) som kan skaffes separat.
Nøkkelspesifikasjoner
| WLL (arbeidslast) | Ikke lastklassifisert |
| Rørdiameter | 48 mm |
| Materiale | Smibart støpejern |
| Overflate | Galvanisert |
| Farge | Sølv |
| Svivelkonfigurasjon | 2 stk, 90° |
| Svivelbevegelse | ca. 85° per retning |
| Produktkode | T16800 |
T16800 passer for riggere som trenger fleksibel hjørnekobling med vinkeljustering i Ø48 mm rørkonstruksjoner.
