Doughty Pipeclamp Two Socket Cross 30–60° – kryssforbindelse mellom vertikalt og to horisontale rør, Ø48 mm

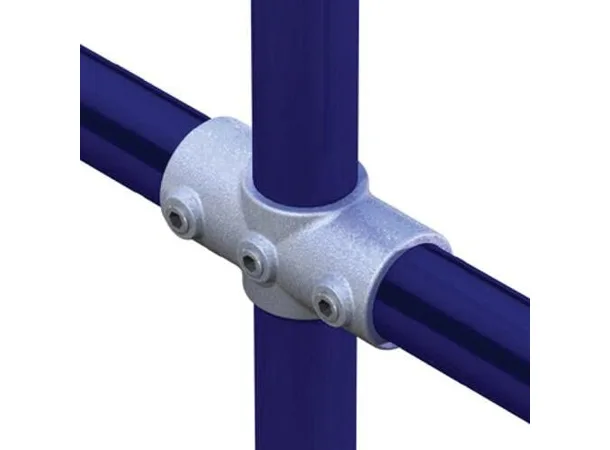

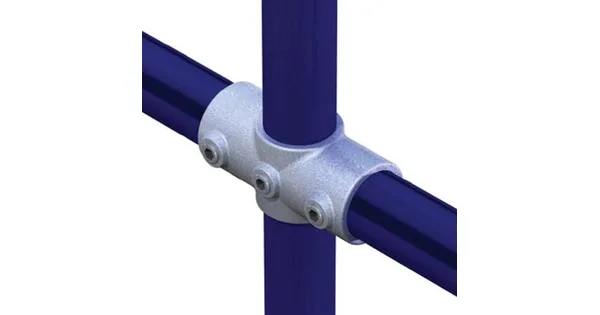

Pipeclamp Two Socket Cross er en galvanisert fitting i støpejern fra Doughtys Pipeclamp-serie, som skaper en kryssforbindelse mellom ett vertikalt og to horisontale Ø48 mm rør, fritt justerbar mellom 30 og 60 grader. Fittingen klemmes rundt rørendene og krever verken sveising eller gjenging. Overflaten er sølv/galvanisert. WLL er ikke lastklassifisert av produsenten.

Konstruksjon og materiale

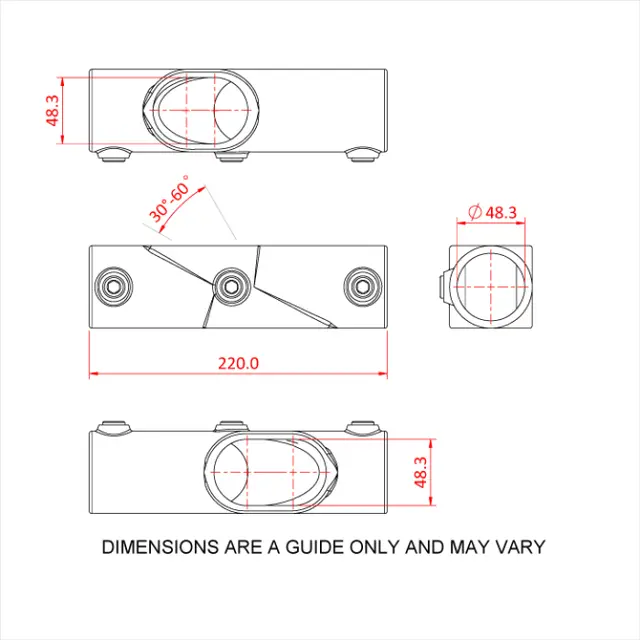

Two Socket Cross er støpt i galvanisert støpejern og dimensjonert for Ø48 mm rør. De to horisontale rørendene festes i hver sin sokkel med justerbar senteravstand, mens vinkelen mot det vertikale røret kan stilles trinnløst mellom 30 og 60 grader før klemmen strammes. Overflaten er galvanisert/sølv. De to sokkelfestene kan også posisjoneres uavhengig av hverandre før klemmen strammes, noe som gir fleksibilitet ved oppsett av skrå rammer.

Bruk og kompatibilitet

Fittingen brukes til å bygge kryssforbindelser i skråstilte rammer og rekkverk i scene- og riggoppsett, og er kompatibel med hele Doughty Pipeclamp-serien for Ø48 mm rør. Siden WLL ikke er oppgitt av produsenten, bør fittingen ikke brukes i lastbærende strukturelle forbindelser uten egen vurdering. Fittingen egner seg spesielt godt der en fast rørramme skal kombineres med skråstilte støtter i samme konstruksjon.

Nøkkelspesifikasjoner

Two Socket Cross passer for riggere som trenger en vinkeljusterbar kryssforbindelse mellom vertikale og horisontale Ø48 mm rør.
