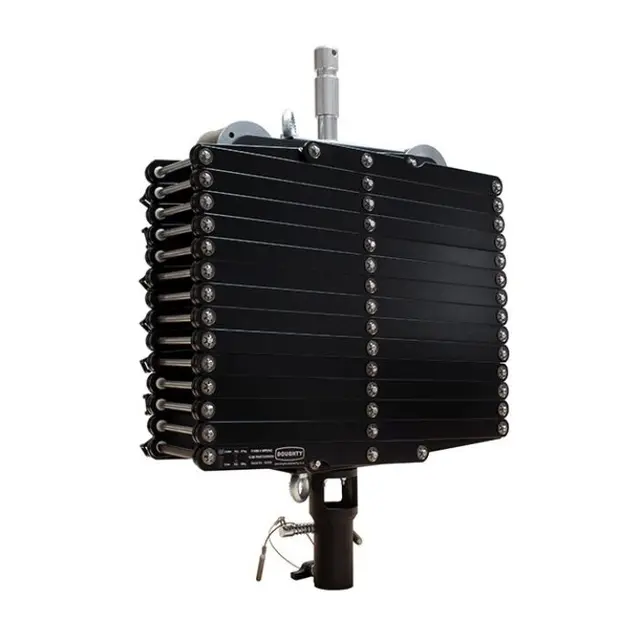

Doughty Pantograph 3 fjærer – 5,0 m drop, 20 kg WLL

Doughty Pantograph er en fjærbelastet pantograf for riggarbeid i TV-studio, med 5,0 m maksimalt drop. Den er fabrikkmontert med 28 mm spigot i toppen og et tre-punkts TV-spigot-mottak i bunnen, og leveres pulverlakkert svart. Denne varianten har 3 fjærer og en WLL på 20 kg – serien fås med 2, 3, 4 eller 5 fjærer avhengig av ønsket lastkapasitet. Fordi pantografer har en minimumsbelastning, kan ballast være nødvendig ved lav last. Kraftige kabelklips tar én strømkabel og én signalkabel.

Konstruksjon og materiale

Pantografen er bygget som en fjærbelastet saksemekanisme og pulverlakkert svart. Toppen har en fast 28 mm spigot for montering av lys eller annet utstyr, mens bunnen avsluttes i et tre-punkts TV-spigot-mottak for rask og sikker kobling til rigg eller grid.

Denne modellen er utstyrt med 3 fjærer, som gir en WLL på 20 kg. Serien fås med 2, 3, 4 eller 5 fjærer, slik at lastkapasiteten kan tilpasses fra 12 til 36 kg avhengig av behov.

Bruk og kompatibilitet

Med 5,0 m maksimalt drop passer pantografen til vertikal heving og senking av lys og utstyr i TV-studio og lignende faste installasjoner. Fordi det finnes en minimumsbelastning for at fjærmekanismen skal fungere korrekt, kan det være nødvendig med ballast ved lav last.

De kraftige kabelklipsene tar én strømkabel og én signalkabel, slik at kabling følger bevegelsen ryddig. 28 mm-spigoten i toppen er kompatibel med standard TV-spigotutstyr.

Nøkkelspesifikasjoner

Pantografen passer for riggteknikere i TV-studio som trenger justerbar høyde med jevn fjærbelastning og enkel TV-spigot-montering.
