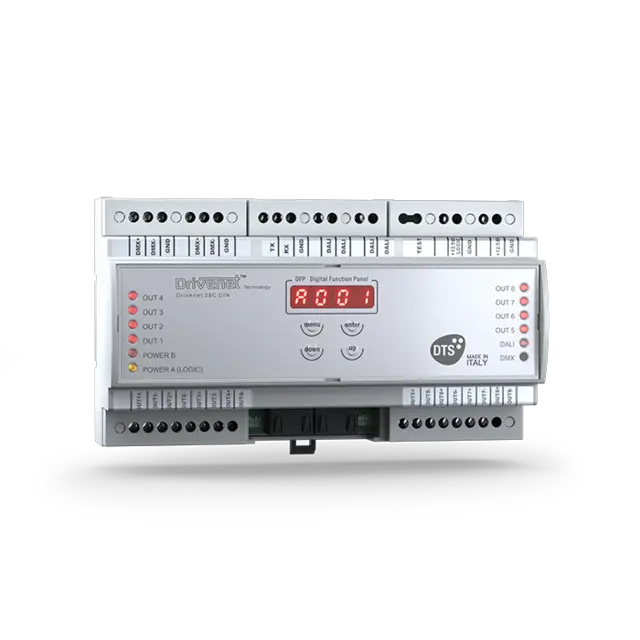

DTS DRIVENET 28C DIN 2.0 – 8-kanals LED-kontroller for DIN-skinne

DRIVENET er en serie digitale strømforsyninger og kontrollere for store nettverk av LED-projektorer, utviklet for sentral og ekstern styring, kontroll og overvåking. Serien dekker komplekse og krevende lysinstallasjoner innendørs, utendørs og under vann. DRIVENET 28C DIN 2.0 er en LED-kontroller for montering på DIN-skinne i el-tavler, med bredt inngangsspenningsområde 90–260 Vac. Enheten har 8 utgangskanaler (4 kanaler × 2 grupper) og kan styre strømstyrte LED-projektorer i ulike kombinasjoner. DRIVENET 28C DIN 2.0 har skrueklemmer, sjusegment-display og kan fjernstyres via DMX 512, RDM eller DALI.

Styring og overvåking

Enheten kan fjernstyres via DMX 512, RDM eller DALI standard kommunikasjonsprotokoll. Betjening skjer lokalt via et 4-sifret 7-segment LED-display med 4 softtaster, som gir rask tilgang til kanal- og gruppeoppsett direkte i el-tavlen.

Strømforsyning og tilkobling

Enheten har 8 utgangskanaler (4 kanaler × 2 grupper) og leveres for 48 Vdc eller 24 Vdc utgangsspenning, med maks 700 mA per kanal. Maks effekt er 240 W ved 48 Vdc-forsyning og 120 W ved 24 Vdc-forsyning. Maks avstand mellom DRIVENET og armaturene er 100 m.

Tilkobling skjer via skrueklemmer og RJ45-kontakter, og styringen betjenes via et 4-sifret 7-segment LED-display med 4 softtaster.

Konstruksjon og montering

Enheten monteres på DIN-skinne og opptar 9 DIN-moduler. Vekten er kun 0,3 kg, som gjør DRIVENET 28C DIN 2.0 egnet for integrasjon direkte i el-tavler.

Nøkkelspesifikasjoner

DRIVENET 28C DIN 2.0 passer for faste installasjoner der kontrolleren skal bygges inn i et el-tavleskap.
