DTS – Styring og strøm

Innendørs · Rack · Styring

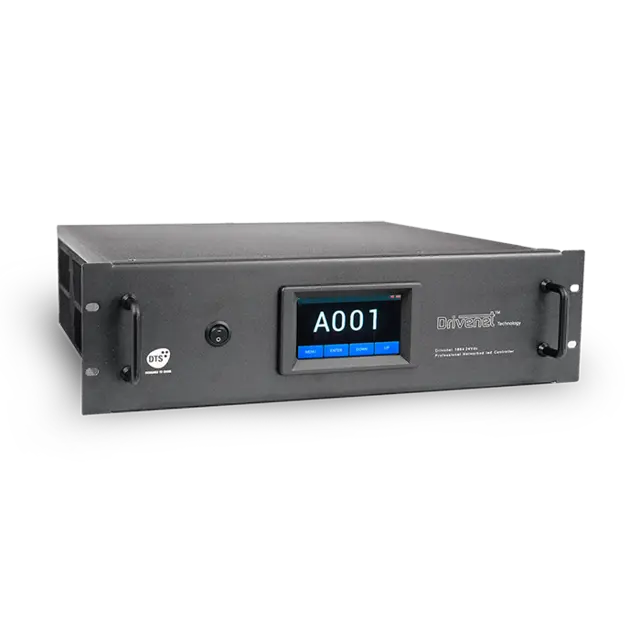

DTS DRIVENET 1664 – 64-kanals rackmontert strømforsyning og kontroller, 48 Vdc

DRIVENET er en serie digitale strømforsyninger og kontrollere for store nettverk av LED-projektorer, utviklet for sentral og ekstern styring, kontroll og overvåking. Serien dekker komplekse og krevende lysinstallasjoner innendørs, utendørs og under vann. Drivenet 1664 er den 64-kanals rackmonterbare strømforsyningen og kontrolleren i DTS' serie, styrt via RDM/DMX 512 eller Art-Net som tilleggsgrensesnitt, med overvåking av strøm og spenning til tilkoblede projektorer via et innebygd berøringsskjermdisplay.

Styring og overvåking

Styring skjer via RDM/DMX 512, med Art-Net tilgjengelig som tilleggsgrensesnitt på forespørsel. Enheten har innebygd fargeskjerm (touch-screen), og fastvaren oppdateres via DTS' dongle-baserte oppdateringsverktøy.

Strømforsyning og tilkobling

Enheten har 64 utgangskanaler (4 kanaler × 16 grupper) og leveres for 48 Vdc utgangsspenning, med maks 700 mA per kanal og maks effekt 2200 W. Inngangsspenning er 180–240 Vac 50/60 Hz (ikke kompatibel i enkelte regioner, bl.a. USA, Canada, Japan og deler av Sentral-Amerika) (PF > 0,95), og maks avstand mellom DRIVENET og armaturene er 100 m.

Tilkobling skjer via Skrueklemmer på utgangssiden, PowerCON hann på nettsiden og XLR 5-pol In/Out og XLR 3-pol In/Out for DMX.

Konstruksjon og montering

Enheten bygges i 3 U rack og veier 14,1 kg. Inkludert følger kabelkontakter for DMX og nett (XLR 5-pol hann/hunn og PowerCON hunn).

Nøkkelspesifikasjoner

DRIVENET 1664 passer for store, sentraliserte installasjoner med mange tilkoblede LED-projektorer.
