Coda Audio – N-Series / Line Array
Line array · 3-veis dual 6,5" · 1000 W · 143 dB SPL · DAC · IP54
N-RAY – ultrakompakt 3-veis line array med AiRAY-teknologi
N-RAY er et ultrakompakt 3-veis line array som bringer fordelene fra AiRAY-teknologien inn i et grunt og lett kabinett for teatre, kulturhus og bedriftsarrangementer. Som et Next Generation-produkt har N-RAY dobbelt så høy effekthåndtering som mange konkurrerende systemer, noe som gir betydelig økt lavfrekvensutgang og langvarig SPL-kapasitet. Kabinettet veier kun 15 kg og leverer en krystallklar gjengivelse som er uovertruffen blant høyttalere på denne størrelsen.
Peak SPL 143 dB dB(A), peak | | Drivere 2×6,5" + 6" DDP 3-veis | | Effekt 1000 W AES2 · 4000 W peak | | Frekvens 60 Hz–22 kHz -6 dB | | Coverage 90° / 120° / 105° variabel horisontalt | | Vekt 15 kg IP54 |
Big things – small packages
N-RAY leverer high fidelity-lyd med stort dynamisk område og utvidet lavfrekvens fra et ultrakompakt kabinett. Det bringer fordelene fra AiRAY-teknologien inn i et grunt og lett format som passer for teatre, kulturhus og bedriftsarrangementer.
Som Next Generation-produkt har N-RAY dobbelt så høy effekthåndtering som mange andre systemer, noe som gir betydelig økt lavfrekvensutgang og langvarig SPL-kapasitet.
DDP-driver og Instafit Magnetic Coupler

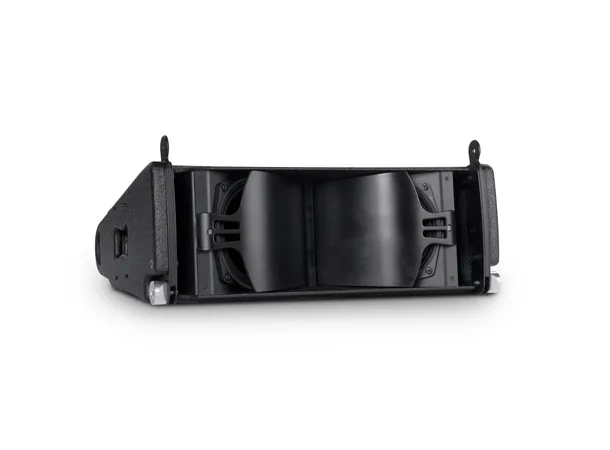

Lavfrekvensen håndteres av doble 6,5" neodymium ultra-low-distortion-drivere med vannbestandige membraner og 2" voice coil. Mellom- og høyfrekvensen gjengis av en patentert 6" DDP-driver som danner én sammenhengende bølgefront med svært høy effektivitet og ekstremt lav forvrengning.
Instafit Magnetic Coupler summerer energien fra driverne slik at de opptrer som én kilde. Dynamic Airflow Cooling (DAC) sikrer eksepsjonelt høyt lydtrykk med lav power compression. Crossover er passiv på 500 Hz og 6300 Hz.
Coverage og rask håndtering

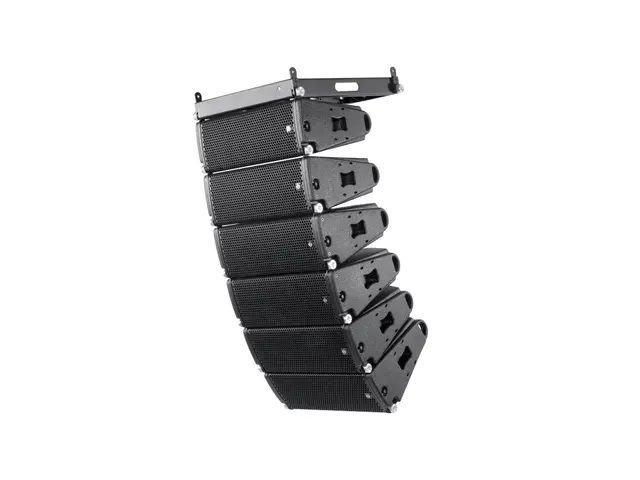

Horisontal coverage er variabel mellom 90°, 120° eller asymmetrisk 105°, slik at arrayet kan tilpasses rommet. Vertikal kurving settes i trinn fra 0°, 1°, 2°, 3°, 4°, 5°, 6°, 7°, 8°, 9°, 10° og 12° i 1°-steg for presis fokusering.
En Quick Release Grille gjør tilgang mulig uten verktøy, og det integrerte riggesystemet er akustisk kompatibelt med AiRAY- og ViRAY-systemer for fleksibel systembygging.
Robust og enkel å integrere
Hybridkabinettet i multiplex og aluminium gir lav vekt og høy holdbarhet, med IP54 (IP55 med Amphenol-kontakter eller MG1 Marine Grade 1-utførelse) for krevende miljøer.
N-RAY er optimalisert for Coda Audio LINUS DSP-forsterkning: 12 (optimum) / 16 (maks) kabinetter per LINUS12C eller LINUS14, med full systemintegrasjon.
Nøkkelspesifikasjoner
| Type | Ultrakompakt 3-veis line array |
| Frekvensrespons | 60 Hz – 22 kHz (-6 dB) |
| Effekthåndtering | 1000 W (AES2) / 4000 W peak |
| Peak SPL | 143 dB (A) med LINUS14 (pink noise, 12 dB crest factor) |
| Lavfrekvens | 2× 6,5" neodymium, vannbestandig membran, 2" (50,8 mm) voice coil, 500 W (AES) hver |
| Mellomfrekvens | 6" DDP, 3,5" (90 mm) voice coil, 150 W (AES) |
| Høyfrekvens | 6" DDP, 1,75" (44,4 mm) voice coil, 80 W (AES) |
| Crossover | 500 Hz · 6300 Hz (passiv) |
| Coverage horisontalt | 90°, 120° eller asymmetrisk 105° |
| Vertikal kurving | 0°, 1°, 2°, 3°, 4°, 5°, 6°, 7°, 8°, 9°, 10°, 12° i 1°-steg (array-avhengig) |
| Forsterkning | LINUS12C / LINUS14: 12/16 kabinetter per forsterker |
| Kjøling | Dynamic Airflow Cooling (DAC) |
| Nominell impedans | LF / MF+HF 12 Ohm (2+/2-) |
| Kabinett | Hybrid multiplex / aluminium |
| IP-klasse | IP54 (IP55 med Amphenol; MG1 Marine Grade: IP55) |
| Tilkobling | 2× Neutrik (1× NL4MP + 1× link-kabel NL4FX) |
| Rigging | Integrert · Quick Release Grille (uten verktøy) · kompatibel med AiRAY/ViRAY |
| Mål (B×H×D) | 518 × 192 × 390 mm (518 × 227 × 390 mm inkl. hardware) |
| Vekt | 15 kg |
N-RAY gir AiRAY-teknologi og krystallklar gjengivelse fra et 15 kg lett line array bygget for teatre og kulturhus.
