Coda Audio – LINUS / Loudspeaker Management Amplifier
4-kanals · Class D · 4×3500 W · DSP 96 kHz · LiNET · 2U

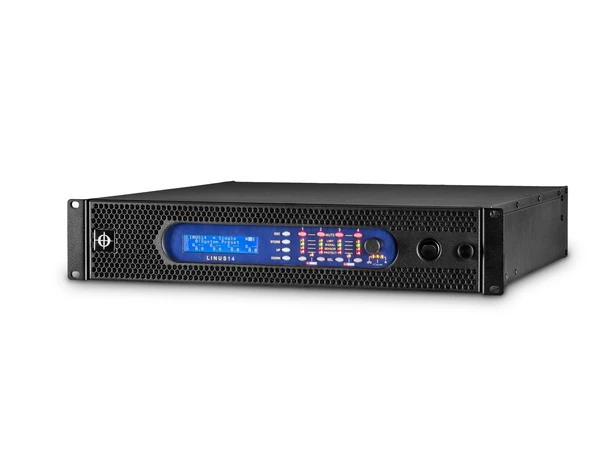

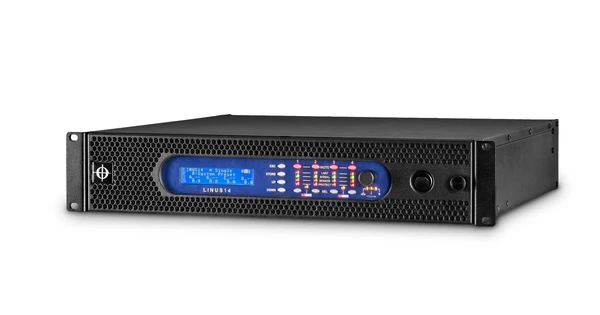

LINUS14 – 4-kanals DSP-forsterker med Loudspeaker Management
LINUS14 er en 4-kanals DSP-forsterker med Loudspeaker Management – en integrert løsning for DSP, nettverk, comparator og forsterkning i et 19"/2U-format for faste installasjoner, turné og mobil bruk. Class D-IC-forsterkertrinn leverer 4×3500 W @ 4 Ohm, drevet av en SMPS med automatisk valg for 115 V eller 230 V. En SHARC floating point DSP @ 96 kHz gir avanserte IIR- og linear phase FIR-filtre, og fire dynamic comparators muliggjør bruk med Codas sensor controlled subwoofere.
Kanaler 4 Class D-IC | | Effekt @ 4 Ohm 4×3500 W RMS, alle kanaler | | DSP SHARC 96 kHz 24 bit | | Innganger Analog · AES/EBU · LiNET Dante på LINUS14D | | Comparators 4 dynamiske for Sensor Control | | Format 19" / 2U 14,75 kg |
Integrert system-løsning
LINUS14 samler DSP, nettverk, comparator og forsterkning i én enhet. Class D-IC-forsterkertrinnene leverer 4×3500 W @ 4 Ohm med fremragende lydytelse, og en SMPS med automatisk valg for 115 V eller 230 V gjør enheten klar for bruk over hele verden.
Formatet er 19"/2U, og forsterkeren er bygget for både faste installasjoner, turné og mobil bruk.
DSP og filtre
Hjertet i LINUS14 er en SHARC floating point DSP som arbeider på 96 kHz / 24 bit. Den gir avanserte IIR- og linear phase FIR-filtre for presis systemtuning.
Fire dynamic comparators er beregnet for bruk med Coda Audios sensor controlled subwoofere, og fabrikkpresets dekker alle Coda Audio høyttalersystemer – fra AiRAY, ViRAY og N-RAY til APS-, HOPS-, G- og D-seriene samt SC SUB og U-Subs.
Nettverk og tilkobling
LINUS14 har fire balanserte analoge innganger samt LiNET – 8 fritt konfigurerbare digitale audiosignaler over CAT5e. LINUS14D-varianten legger til Dante-lydnettverk.
LINUS Control gir nettverkskontroll og overvåking av forsterkerne over Ethernet. Inngangene omfatter analog, AES/EBU og LiNET (Dante på LINUS14D), og digital SRC støtter 32/44,1/48/88,2/96/176,4/192 kHz.
Kraft og kjøling
Forsterkeren leverer 4500 W RMS @ 2 Ohm og opptil 7000 W peak @ 4 Ohm, med maks utgangsspenning ±170 V pk og dampingfaktor 2500 (8 Ohm, =1 kHz). Minste belastning er 2 Ohm nominelt, eller 2,7 Ohm for Sensor Control.
To termisk styrte vifter blåser varmluft ut bak, og driftstemperaturen er +5 °C til +55 °C. Forsterkeren leveres med 5 års garanti.
Nøkkelspesifikasjoner
| Type | 4-kanals DSP-forsterker med Loudspeaker Management |
| Utgangstrinn | Class D-IC |
| RMS-effekt | 8 Ohm: 1800 W · 4 Ohm: 3500 W · 2,7 Ohm: 4400 W · 2 Ohm: 4500 W (alle kanaler) |
| Peak-effekt | 8 Ohm: 3600 W · 4 Ohm: 7000 W · 2,7 Ohm: 6500 W · 2 Ohm: 5200 W |
| Maks utgangsspenning / strøm | ±170 V pk / ±52 A pk |
| DSP | SHARC floating point, 96 kHz / 24 bit |
| Filtre | Avanserte IIR og linear phase FIR |
| Frekvensrespons (8 Ohm, CLEAR) | 20 Hz – 20 kHz (+0,0 / -1,0 dB) |
| THD+N & IMD (4 Ohm @ ½ effekt) | < 0,005 % |
| Dampingfaktor | 2500 (8 Ohm, =1 kHz) |
| Minste belastning | 2 Ohm nominelt; 2,7 Ohm for Sensor Control |
| Inngangskilder | Analog, AES/EBU, Dante (Dante kun LINUS14D) |
| Inngangskontakter | 4× XLR3 (analog), 2× XLR5 (sensor), 1× RJ45 LiNET, 1× RJ45 Dante (LINUS14D), 1× RJ45 AUX |
| Utgangskontakter | 2× Neutrik NL4 speakON + 1× Neutrik NL8 speakON |
| Nettverk | LiNET (8 signaler over CAT5e), LINUS Control over Ethernet, 2× RJ45 100 Mbps |
| Strømforsyning | SMPS, 180–253 V (230 V) / 90–132 V (115 V), 47–63 Hz, Neutrik 32A powerCON |
| Effektforbruk | Standby 17,6 W · idle 191 W · ¼ effekt @ 4 Ohm 3200 W |
| Kjøling | 2× termisk styrte vifter, varmluft ut bak; +5 °C til +55 °C |
| Mål (B×H×D) | 483,5 × 88 × 454,18 mm (19" / 2U) |
| Vekt | 14,75 kg |
LINUS14 forener 4×3500 W Class D, SHARC-DSP og full nettverkskontroll i 2U – motoren bak Coda Audios sensorstyrte systemer.
