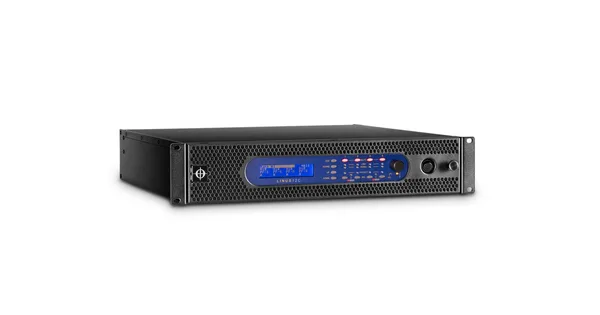

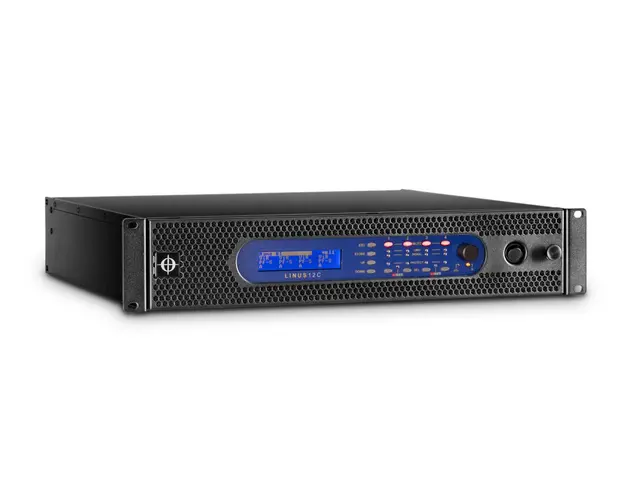

LINUS12C – 4-kanals DSP-forsterker med Loudspeaker Management i 2U

LINUS12C er en 4-kanals DSP-forsterker med Loudspeaker Management i et lett 19"/2U-kabinett, og leverer 4× 3000 W tilnærmet forvrengningsfri effekt. Den kombinerer integrert DSP, nettverk og forsterkning i én løsning, med Class D-IC-forsterkere og en SHARC floating point DSP på 96 kHz. LiNET gir 8 fritt konfigurerbare digitale lydsignaler over CAT5e med daisy-chain, og LINUS Control gir nettverksstyring og overvåking via Ethernet med intuitiv systemprogramvare for Mac OS og Windows.

Integrert DSP, nettverk og forsterkning

LINUS12C samler integrert DSP, nettverk og forsterkning i én løsning i et lett 19"/2U-kabinett. Fire kanaler med Class D-IC-topologi leverer 4× 3000 W tilnærmet forvrengningsfri effekt for overlegen lyd.

En SHARC floating point DSP på 96 kHz / 24 bit kjører avanserte IIR- og lineær fase FIR-filtre, med fabrikkpresets for Coda Audio høyttalersystemer for rask og presis systemoppsett.

Effekt og lydkvalitet

RMS-effekten er 1600 W @ 8 Ohm, 3000 W @ 4 Ohm, 4000 W @ 2,7 Ohm og 4100 W @ 2 Ohm per kanal (20 Hz–20 kHz, THD <0,01%, alle kanaler drevet). Peak-effekt når 6000 W pk @ 4 Ohm. THD+N og IMD ligger under 0,005% ved 4 Ohm.

Maksimal utgangsspenning er ±155 V pk og utgangsstrøm ±52 A pk, med dempningsfaktor 2500 (8 Ohm, =1 kHz) og minimum belastning 2 Ohm. Signal/støy-forhold er over 119 dB (A-veid, digital inn).

Nettverk, inn- og utganger

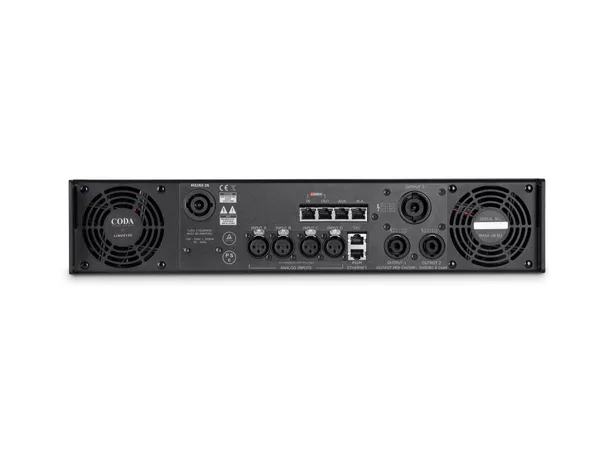

Inngangene består av 4× XLR3 analog inn samt LiNET digital transport over RJ45 – 1× LiNET IN (8 kanaler), 1× LiNET LINK (8 kanaler) og 1× AUX. Digitale formater fra 32 kHz til 192 kHz støttes via intern SRC. Utgangene er 2× Neutrik NL4 og 1× Neutrik NL8 speakON.

Nettverksstyring skjer over 2× 100 Mbps RJ45 Control med LINUS Control-programvare. Netttilkobling er Neutrik 32A powerCON, med automatisk valg mellom 115V og 230V.

Kjøling, beskyttelse og drift

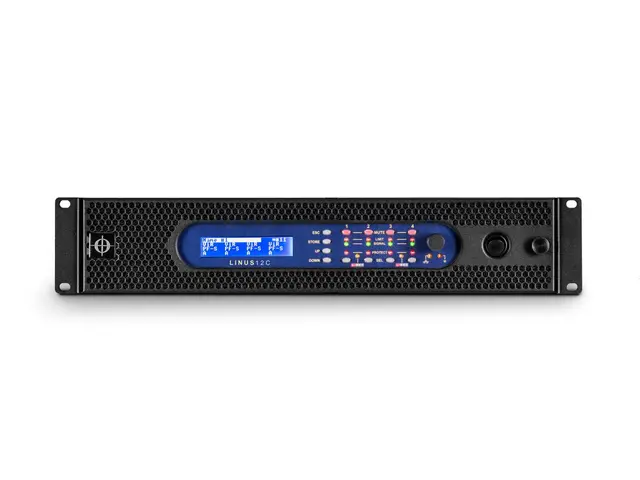

Kjøling håndteres av to termisk styrte vifter som blåser varm luft ut bak. Et fullt sett beskyttelseskretser dekker inrush current limiter, termisk limiter, output DC, SMPS overstrøm og output overload, med LED-indikatorer for mute, limit, signal, beskyttelse, Ethernet, digital lås og power.

Driftstemperatur er +5 °C til +55 °C. Effektforbruk er 17,6 W i standby, 191 W i tomgang og 2800 W ved 1/4 effekt @ 4 Ohm. LINUS12C kjører fabrikkpresets for blant annet ViRAY, N-RAY, TiRAY, CoRAY, APS-, HOPS-, CUE-, G-, D- og U-serien.

Nøkkelspesifikasjoner

LINUS12C samler 4× 3000 W, DSP og nettverk i 2U – forvrengningsfri effekt og full systemkontroll for hele Coda-katalogen.
