Coda Audio – D-Series / Point Source
Point source · 3-veis · 1000 W · 133 dB SPL · IP54

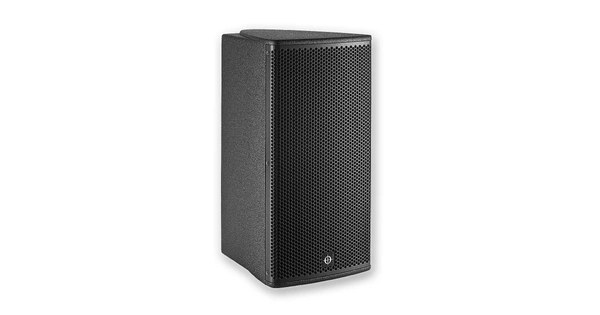

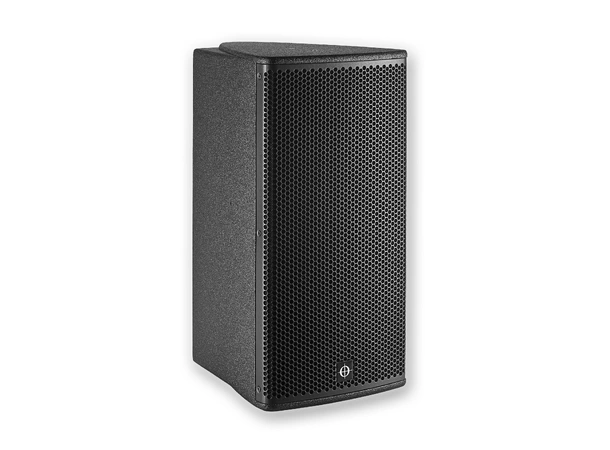

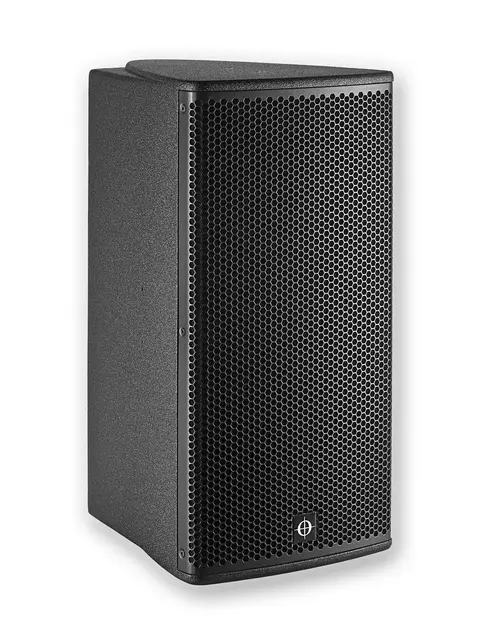

D20 – kompakt 3-veis point source med utvidet bass på høyt nivå
D20 er et passivt 3-veis kompaktsystem, konstruert for små til mellomstore installasjoner der utvidet bass, presis dispersjonskontroll og high fidelity-lyd er avgjørende. Der vanlige full range-høyttalere optimaliseres for høy effektivitet over 60 Hz og trenger egne subwoofere, leverer D20 utvidet lavfrekvens på høyt nivå fra ett kompakt kabinett. En 12" woofer med ekstremt lang slaglengde og en 8"/1,75" coaxial-driver er rettet inn slik at de akustiske sentrene faller sammen til én ekte point source.
Peak SPL 133 dB peak, half-space | | Drivere 12" + 8"/1,75" coaxial 3-veis point source | | Effekt 1000 W AES · 4000 W peak | | Frekvens 35 Hz–21 kHz -6 dB | | Coverage 90° konisk symmetrisk | | Vekt 26 kg IP54 |
Utvidet bass fra et kompakt kabinett
Store studiomonitorer gjengir utvidet bass på lavt nivå, mens full range PA-høyttalere sjelden er ekte full range – de optimaliseres for høy effektivitet over 60 Hz og krever egne subwoofere for å nå dypere. D20 er svaret på et sjeldent behov: en kompakt 3-veis point source konstruert uten kompromiss for utvidet lavfrekvens på høyt nivå.

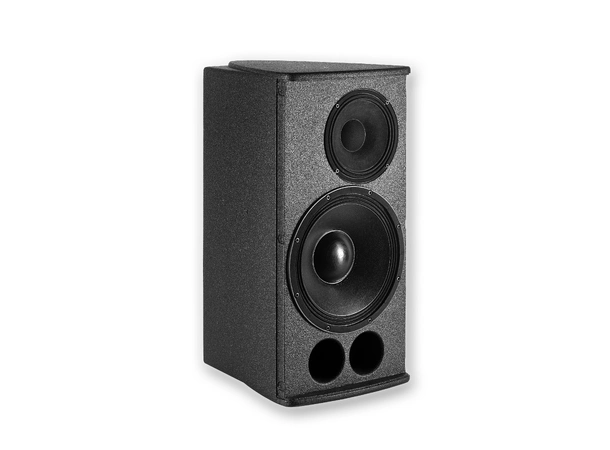

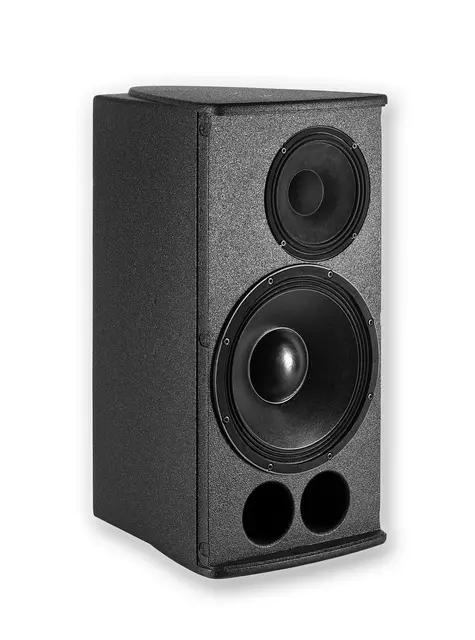

Kabinettet rommer en 12" woofer med ekstremt lang slaglengde og en 8"/1,75" coaxial-driver, og leverer derfor fullt frekvensområde ned til 35 Hz uten støttesub i mange oppsett.
Koherent point source
Designet retter inn de akustiske sentrene til driverne slik at de opptrer som én sammenhengende point source. 12"-driveren har 3" voice coil og tre aluminiums-shorting rings som reduserer intermodulasjonsforvrengning og termisk kompresjon.
Coaxial-driveren kombinerer en 8" mellomtonekonus og et 1,75" annular diaphragm for høy effektivitet, eksepsjonell transientgjengivelse og presis retningskontroll. Passiv crossover ligger på 300 Hz og 1,3 kHz.
Robust og enkel å integrere
Kabinettet er bygget i bjørkefiner med svart Polyurea-belegg for høy holdbarhet. Standard IP54, med IP55 ved direkte kabel eller MG1 Marine Grade 1-utførelse for krevende og maritime miljøer. Konstruksjonen er ball impact resistant etter DIN 18032-3, og 10 M6-festepunkter gir fleksibel rigging.
D20 er optimalisert for Coda Audio LINUS-forsterkning for full systemintegrasjon med DSP, nettverksstyring og diagnostikk. Normalt kjøres ett kabinett per forsterkerkanal, men i lavnivå-applikasjoner kan opptil 2× D20 kobles per kanal.
Nøkkelspesifikasjoner
| Type | Full range passivt 3-veis installasjonssystem |
| Applikasjon | Near-field med utvidet lavfrekvens og høy kvalitet |
| Frekvensrespons | 35 Hz – 21 kHz (-6 dB) |
| Effekthåndtering (AES) | 1000 W |
| Peak-effekt | 4000 W |
| Sensitivitet | 97 dB (pink noise, 6 dB crest factor) |
| Peak SPL | 133 dB (half-space loading) (peak) |
| Lavfrekvens | 12" woofer, 3" (32 mm) voice coil, 1000 W (AES) |
| Mellom/høyfrekvens | 8"/1,75" coaxial, 2" (51 mm) MF + 1,75" (44,4 mm) HF voice coil, 180 W + 80 W (AES) |
| Crossover | 300 Hz og 1,3 kHz (passiv) |
| Dispersjon | 90° konisk |
| Nominell impedans | 4 Ohm (1+/1-) |
| Forsterkning | 1 kabinett per kanal (opptil 2× D20 ved lavt nivå) |
| Kabinett | Bjørkefiner |
| Finish | Svart Polyurea-belegg |
| IP-klasse | IP54 (IP55 med direkte kabel; MG1 Marine Grade: IP55) |
| Tilkobling | 2× Neutrik NL4MP |
| Rigging | 10× M6 gjengede festepunkter · ball impact resistant (DIN 18032-3) |
| Mål (B×H×D) | 342 × 700 × 425 mm |
| Vekt | 26 kg |
D20 gir utvidet bass og high fidelity-lyd på høyt nivå fra én koherent point source som er enkel å rigge og integrere.
