Coda Audio – CiRAY Series / Line Array
Line array · 3-veis dual 10" · 1400 W · 145 dB SPL · IP54

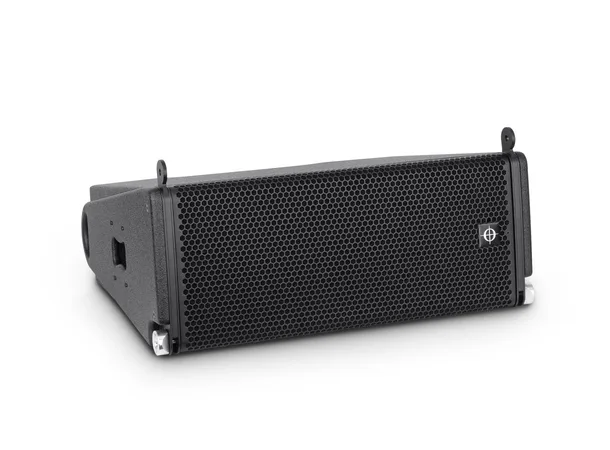

CiRAY – kompakt 3-veis dual 10" line array med stort nivå og rekkevidde
CiRAY er et kompakt, passivt 3-veis high output line array-system med doble 10" drivere, som forener stor portabilitet med imponerende nivå og taleforståelighet. En 8,75" DDP-driver danner én sammenhengende bølgefront med høy effektivitet og ekstremt lav forvrengning, mens DAC-teknologi gir samme energitetthet i lavområdet som AiRAY per array-lengde – nivået til et stort system med fleksibiliteten til et kompakt.
Peak SPL 145 dB dB(A), peak | | Drivere 2×10" + 8,75" DDP 3-veis passiv | | Effekt 1400 W AES (5600 W peak) | | Frekvens 50 Hz–22 kHz -6 dB | | Coverage 60° / 90° / 120° variabel + asymmetrisk | | Vekt 29,3 kg IP54 |
Stort nivå i et kompakt system
CiRAY kombinerer nivået til et stort system med fleksibiliteten til et kompakt system, og skaper en ny kategori innen lydforsterkning. Systemet leverer høyt nivå og imponerende taleforståelighet for et bredt spekter av oppgaver, både i installasjon og på turné.
DAC-teknologi gir tilsvarende energitetthet som AiRAY i lavområdet per array-lengde, og kombinert med den spektakulære portabiliteten gjør dette CiRAY usedvanlig allsidig.
DDP-driver og koherent bølgefront
Lavfrekvensen håndteres av doble 10" neodymium-drivere med vannbestandige membraner og 3" (77 mm) voice coil. Mellom- og høyfrekvensen gjengis av en 8,75" DDP-driver som danner én sammenhengende bølgefront med høy effektivitet og ekstremt lav forvrengning.
Resultatet er overlegen lyd med lineær fase. Systemet er passivt med crossover på 560 Hz og 6,3 kHz.
Coverage og rigging
CiCOUPLER Instafit Magnetic coupler gir valgbar horisontal coverage på 60°, 90°, 120° eller asymmetrisk, slik at arrayet kan tilpasses rommet raskt og verktøyfritt. Vertikal kurving settes array-avhengig fra 0,5°, 1°, 2°, 2,5°, 3° og opp til 10° i 1°-steg.

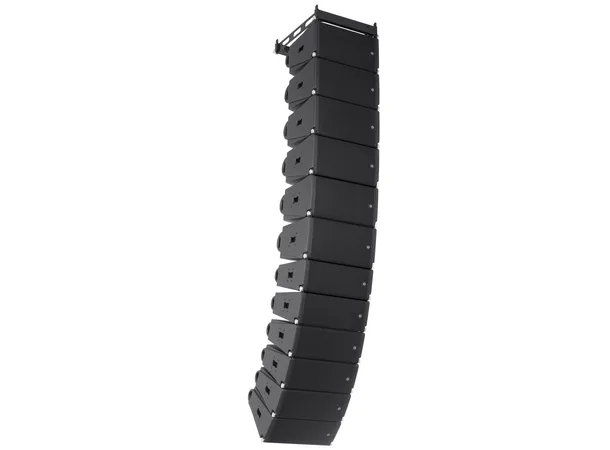

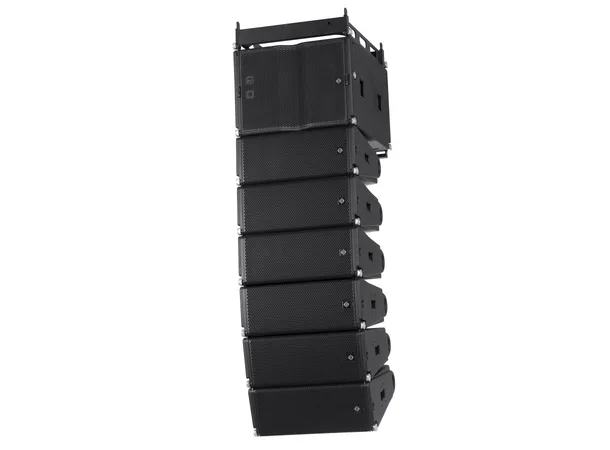

Det integrerte 3-punkts riggesystemet er kompatibelt med AiRAY, ViRAY, SC2-F og SCV-F for fleksibel systembygging.
Robust og enkel å integrere
Kabinettet er bygget i et hybrid av bjørkefiner og aluminium med Polyurea-belegg for høy holdbarhet og vannbeskyttelse. Standard IP54, med IP55 som opsjon via Amphenol-kontakter eller MG1 Marine Grade 1.

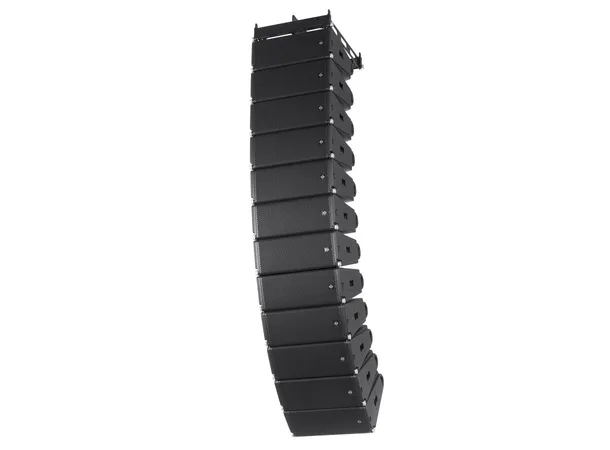

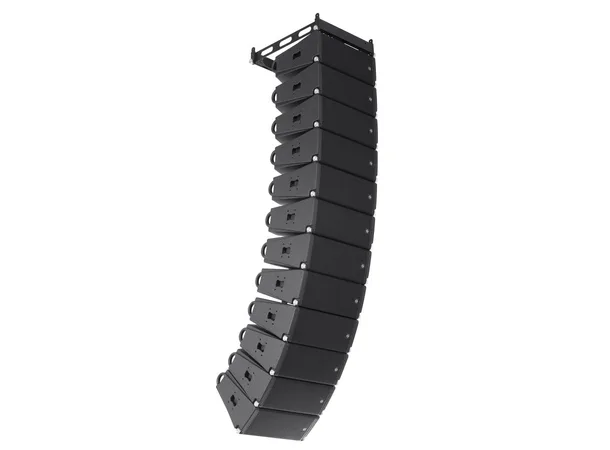

CiRAY er optimalisert for Coda Audio LINUS DSP-forsterkning, med 12 (optimum) til 16 (maksimum) kabinetter per LINUS14 eller LINUS12C.
Nøkkelspesifikasjoner
| Type | High Output 3-veis passiv full range line array |
| Frekvensrespons | 50 Hz – 22 kHz (-6 dB) |
| Lavfrekvens | 2× 10" neodymium, vannbestandig membran, 3" (77 mm) voice coil, 700 W (AES) |
| Mellomfrekvens | 8,75" DDP, 3,5" (90 mm) voice coil, 150 W (AES) |
| Høyfrekvens | 8,75" DDP, 1,75" (44,4 mm) voice coil, 80 W (AES) |
| Effekthåndtering | 1400 W / 5600 W peak |
| Peak SPL | 145 dB (A) med LINUS14 (peak) |
| Crossover | 560 Hz (passiv) · 6,3 kHz (passiv) |
| Coverage horisontalt | 60°, 90°, 120° eller asymmetrisk (CiCOUPLER) |
| Vertikal kurving | Array-avhengig: 0,5°, 1°, 2°, 2,5°, 3° til 10° i 1°-steg |
| Forsterkning | LINUS14 / LINUS12C: 12 (optimum) / 16 (maks) kabinetter |
| Nominell impedans | 12 Ohm (2+/2-) LF / MF+HF |
| Kabinett | Hybrid bjørkefiner / aluminium med Polyurea-belegg |
| IP-klasse | IP54 (IP55 med Amphenol; MG1 Marine Grade 1) |
| Tilkobling | 2× Neutrik (1× NLT4M + 1× link NL4FXX-W-S) |
| Rigging | Integrert 3-punkts system (kompatibelt med AiRAY, ViRAY, SC2-F, SCV-F) |
| Mål (B×H×D) | 675 × 270 × 549 mm (675 × 314 × 549 mm inkl. hardware) |
| Vekt | 29,3 kg |
CiRAY gir line array-nivå og rekkevidde fra et lett, portabelt kabinett – stor lyd som passer like godt på turné som i fast installasjon.
