Coda Audio – APS / Arrayable Point Source
Arrayable point source · 3-veis · dual 10" · 1200 W · 146 dB SPL · IP54

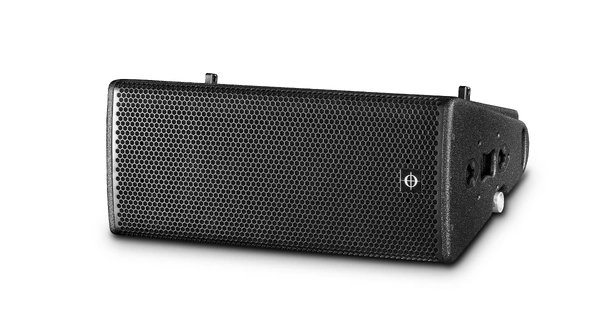

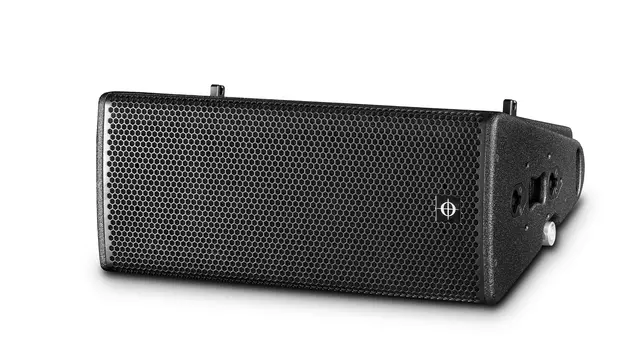

APS – kompakt 3-veis arrayable point source for små og mellomstore rom
APS (All Purpose System) er Codas mest fleksible 3-veis høyttaler for små og mellomstore spillesteder – en hybrid av point source- og line array-teknologi der tilstøtende kabinetter summerer konstruktivt i et fast vinkel-array. En unik 9" Dual Diaphragm Curved-wave-driver (DDC) og doble 10" neodymium ultra-low-distortion cone-drivere forenes av APS-COUPLER til én sammenhengende kilde med lineær fase og eksepsjonelt høyt lydtrykk. Arrayene kan bygges horisontalt eller vertikalt, eller brukes som frittstående systemer og fills.
Peak SPL 146 dB peak | | Drivere 2×10" + 9" DDC 3-veis | | Effekt 1200 W AES | | Frekvens 50 Hz–22 kHz -6 dB | | Coverage 120° / 90° / 60° via APS-COUPLER | | Vekt 27 kg IP54 |
Point source møter line array
APS er Codas mest fleksible 3-veis høyttaler for små og mellomstore rom, og fungerer som en hybrid av point source- og line array-teknologi. Tilstøtende kabinetter summerer konstruktivt i et fast vinkel-array, slik at flere enheter opptrer som én sammenhengende kilde.
Arrayene kan bygges horisontalt eller vertikalt, eller kabinettene kan brukes frittstående eller som fills – derav navnet All Purpose System.
APS-COUPLER og DDC-driver
Mellom- og høyfrekvensen håndteres av en unik 9" coaxial neodymium 20° Curved-wave-driver (DDC), mens lavfrekvensen kommer fra doble 10" neodymium ultra-low-distortion cone-drivere. APS-COUPLER summerer energien fra alle transducere slik at kabinettet opptrer som én enkelt kilde med lineær fase for overlegen fidelity.
Resultatet er eksepsjonelt høyt lydtrykk og presis avbildning fra et svært kompakt format.
Fleksibel coverage
Ved å bytte APS-COUPLER velger du mellom symmetrisk coverage på 120°, 90° eller 60°, eller asymmetrisk 105°, 90° eller 75°. Vertikal coverage er variabel: 20° med ett kabinett, 40° med to, 60° med tre, og opp til 360° med 18 kabinetter.
Det integrerte rigge-systemet støtter både horisontale og vertikale arrays samt enkeltbruk, for maksimal tilpasning til rommet.
Robust og utvidbar
Kabinettet er bygget i bjørkefiner med Polyurea-belegg for ekstrem holdbarhet og vannbeskyttelse. Standard IP-klasse er IP54, med IP55 via Amphenol-kontakter og MG1 Marine Grade 1 for krevende miljøer.
Lavfrekvensen kan utvides ned til 28 Hz med APS-SUB, og hele systemet integreres via LINUS Loudspeaker Management-forsterkere.
Nøkkelspesifikasjoner
| Type | 3-veis arrayable point source |
| Lavfrekvens | 2× 10" neodymium, vannbestandige cones, 3" (77 mm) voice coil, 600 W (AES) hver |
| Mid/high | 9" coaxial neodymium 20° Curved-wave-driver – MF 3,5" (90 mm) VC, 150 W (AES); HF 1,75" (44,4 mm) VC, 80 W (AES) |
| Effekthåndtering | 1200 W (AES) / 4800 W peak (passiv) |
| Peak SPL | LF 137 dB · MF/HF 146 dB (med LINUS14) (peak) |
| Frekvensrespons | 50 Hz – 22 kHz (-6 dB) |
| Crossover | 500 Hz, 6300 Hz (passiv) |
| Coverage horisontalt | Symmetrisk 120°, 90° eller 60°; asymmetrisk 105°, 90° eller 75° (avhengig av APS-COUPLER) |
| Coverage vertikalt | 20° (1 kabinett) opp til 360° (18 kabinetter) |
| Nominell impedans | 8 Ohm (2+/2-) |
| Forsterkning LINUS14 | 8 (optimum) / 12 (maks) kabinetter per forsterker |
| Kabinett | Bjørkefiner med Polyurea-belegg |
| IP-klasse | IP54 (IP55 med Amphenol; MG1 Marine Grade: IP55) |
| Tilkobling | 2× Neutrik NL4MP |
| Rigging | Integrert flying hardware, horisontale/vertikale arrays eller enkeltbruk |
| Subwoofer | APS-SUB utvider ned til 28 Hz |
| Mål (B×H×D) | 674 × 291 × 492 mm |
| Vekt | 27 kg |
APS forener point source og line array i ett kompakt 27 kg kabinett – fleksibel coverage og stort nivå som skalerer fra én enhet til store arrays.
