Coda Audio – LINUS / DSP-forsterker
4-kanals · 6000 W · DSP · LiNET · AES/EBU · 19"/1U
LINUS6.4 – 4-kanals installasjons-DSP-forsterker med loudspeaker management
LINUS6.4 er en 4-kanals installasjons-DSP-forsterker med integrert loudspeaker management i et kompakt 19"/1U-kabinett. Den leverer inntil 6000 W totalt, driver både 70/100 V-linjer og lavimpedanshøyttalere, og kombinerer Class D-IC-utgangstrinn med kraftig DSP, nettverksstyring og diagnostikk. Med fire balanserte analoge innganger og LiNET digital lyd over CAT5e (redundant Dante kun på iD-versjonen) er forsterkeren bygget for faste installasjoner med full systemintegrasjon mot Coda Audio-høyttalere.
Kanaler 4 Class D-IC | | Effekt @ 2 Ohm 4× 1500 W RMS, alle kanaler | | Effekt @ 4 Ohm 2× 3000 W BTL (bridged) | | Peak-effekt 6000 W @ 4 Ohm bridged | | Nettverk LiNET · AES/EBU Dante på iD-versjonen | | Format 19" / 1U 5,75 kg |
Fire kanaler, fleksibel effekt
LINUS6.4 leverer 4× 1500 W @ 2 Ohm, eller 2× 3000 W @ 4 Ohm, eller en miks med 1× 3000 W @ 4 Ohm + 2× 1500 W @ 2 Ohm. Den driver både 70/100 V-linjer og lavimpedanshøyttalere fra samme enhet.
Utgangstrinnet er Class D-IC med inntil ±90 V pk single-ended og ±180 V pk bridged, dempningsfaktor på 2500 (8 Ohm, =1 kHz) og minimumslast på 2 Ohm nominelt SE / 4 Ohm nominelt BTL.
DSP og loudspeaker management
Forsterkeren prosesserer internt med 48 kHz / 64 bit og har fabrikkpresets for Coda Audio-høyttalersystemer. Latens er minimum 2,70 ms (AES/EBU) og 2,00 ms (analog inngang), med THD+N og IMD under 0,05 % (4 Ohm ved halv effekt).

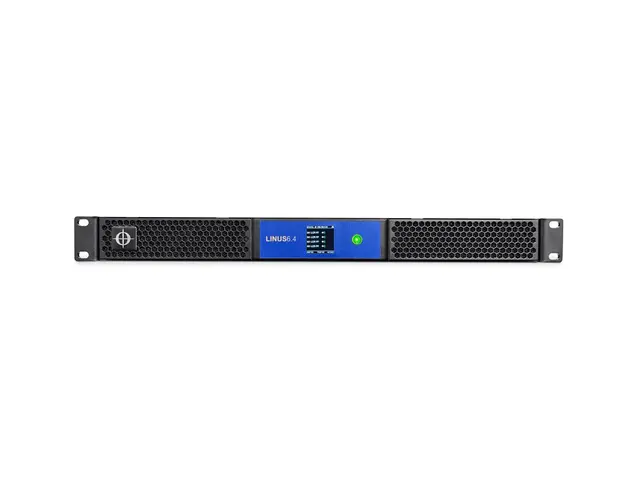

Signal/støy-forhold er >105 dB unweighted / >108 dB A-weighted på analog inngang, og >113 dB / >116 dB på digital inngang. Et IPS-display på frontpanelet (240×240 piksler) gir lokal status og styring.
Tilkobling og nettverk

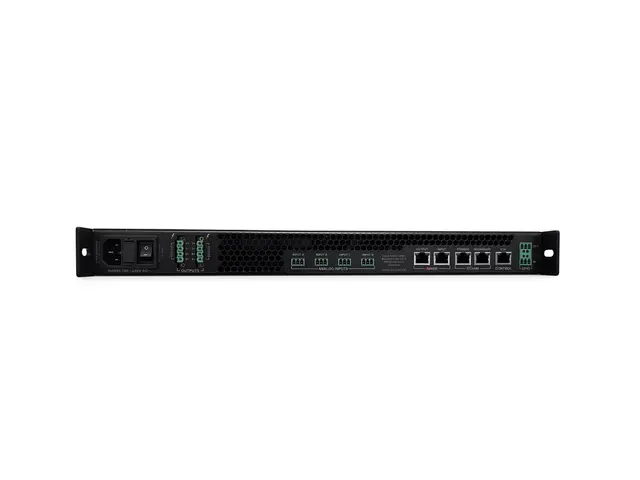

LINUS6.4 har fire balanserte analoge innganger på Phoenix-kontakter, LiNET med 8 fritt konfigurerbare digitale lydsignaler over CAT5e, og redundant Dante (kun LINUS6.4-iD). Kontrollporten støtter PoE, og Phoenix inn/ut har konfigurerbar GPIO.

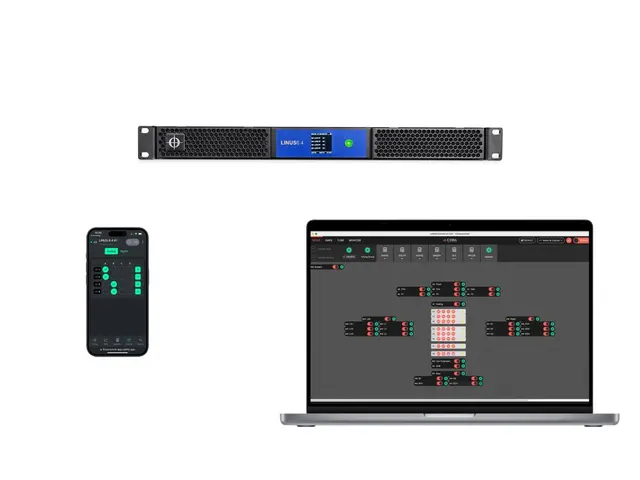

Nettverk håndteres via 1× 100 Mbps RJ45 Control og 2× 1000 Mbps RJ45 Dante (kun iD-versjonen). Styring skjer gjennom LINUS Control nettverksstyring og LINUS App for mobil kontroll. Forsterkeren leveres med 5 års garanti.
Strøm, kjøling og montering
Strømforsyningen er universell, 100–240 V nominelt (90–264 V maksimum, 47–63 Hz) via IEC-kontakt, med svært lavt forbruk på =8 W standby og =23 W i tomgang. To termisk styrte vifter med varmluftsutkast bak holder driftstemperaturen i sjakk fra +5 til +55 °C.
Beskyttelseskretsene omfatter inrush limiter, termisk limiter, DC-utgangsvern, SMPS overcurrent og output overload. Kabinettet er 19"/1U og veier kun 5,75 kg.
Nøkkelspesifikasjoner
| Type | 4-kanals installasjons-DSP-forsterker med loudspeaker management |
| Utgangskanaler | 4 (Class D-IC) |
| Effekt RMS @ 8 Ohm | 500 W (alle kanaler) / 1600 W (bridged) |
| Effekt RMS @ 4 Ohm | 800 W (alle kanaler) / 3000 W (2ch BTL + 2ch SE) |
| Effekt RMS @ 2 Ohm | 1500 W (alle kanaler) |
| Peak-effekt | 1000 W @ 8 Ohm · 1600 W @ 4 Ohm · 3000 W @ 2 Ohm (6000 W @ 4 Ohm bridged) |
| Maks utgangsspenning / -strøm | ±90 V pk SE / ±180 V pk BTL · ±50 A pk |
| Dempningsfaktor | 2500 (8 Ohm, =1 kHz) |
| Minimumslast | 2 Ohm nominelt SE / 4 Ohm nominelt BTL |
| Intern prosessering | 48 kHz / 64 bit |
| Frekvensrespons | 20 Hz – 20 kHz (+0,3/-0,2 dB, 8 Ohm CLEAR-preset) |
| THD+N og IMD | <0,05 % (4 Ohm ved halv effekt) |
| Latens | min. 2,70 ms (AES/EBU) / 2,00 ms (analog) |
| SNR | analog >105 dB / >108 dB (A) · digital >113 dB / >116 dB (A) |
| Innganger | 4× Phoenix analog · LiNET (8 signaler over CAT5e) · Dante (iD) · +21 dBu maks, 44 kOhm balansert |
| Nettverk | 1× 100 Mbps RJ45 Control (PoE) · 2× 1000 Mbps RJ45 Dante (kun iD-versjonen) |
| Strømforsyning | IEC, 100–240 V nominelt (90–264 V maks), 47–63 Hz |
| Kjøling | 2× termisk styrte vifter med varmluftsutkast bak |
| Mål (B×H×D) | 483 × 44 × 345 mm (19" / 1U) |
| Vekt | 5,75 kg |
LINUS6.4 samler 6000 W, kraftig DSP og Dante/LiNET-nettverk i én 1U-enhet for komplette Coda Audio-installasjoner.
