Blustream – Custom Pro 16×16 Matrix Bundle
16×16 Bundle · CSC 100m · 4K 60 4:4:4 · 16 HDMI inn + 12 HDMI/16 HDBaseT ut
PRO16HBT100CS – pre-konfigurert 16×16 HDBaseT-matrise-bundle med 100 m CSC
PRO16HBT100CS er Blustreams pre-konfigurerte Custom Pro 16×16 HDBaseT CSC matrise-bundle med 16 × video-innganger, 16 × video-utganger (12 × HDMI + 16 × HDBaseT), audio breakout og 2-veis IR-kontroll. CSC-teknologi gir 4K 60 Hz 4:4:4 over 70 meter eller 1080p over 100 meter. Independent automatisk down-scaling på CSC-utgangene. 16 × analog L/R audio-innganger kan embeddes på korresponderende HDMI/HDBaseT-sone-utganger. Web-GUI, RS-232, TCP/IP. 4U rack. Brukes med HEX100CS-RX-mottakere (selges separat).
Bundle-konfig 16 × 16 pre-konfigurert |
|
Rekkevidde 4K 70 m CSC |
|
Rekkevidde 1080p 100 m HDMI extender |
|
Innganger 16 × HDMI alle 4K 60 4:4:4 |
|
Utganger 12 HDMI + 16 HDBaseT samtidig på 3 dual + 1 single |
|
Format 4U rack intern AC |
Pre-konfigurert 16×16 bundle
PRO16HBT100CS er det største pre-konfigurerte Custom Pro-bundle: 1 × Custom Pro Hub 16 matrise sammen med 4 × PRO-IN4HAB inn-kort (16 HDMI-innganger totalt), 2 × PRO-8ABV audio breakout-kort, 3 × PRO-OUT4HTCS dual HDMI+HDBaseT utgangs-kort (12 HDMI + 12 HDBaseT) og 1 × PRO-OUT4TCS HDBaseT-utgangs-kort (4 ekstra HDBaseT). Totalt 16 HDMI-innganger og 16 HDBaseT-utganger + 12 lokale HDMI-utganger. Designet for å bestilles som komplett pakke.
100 m CSC og down-scaling
CSC-teknologi gir 4K 60 Hz 4:4:4 over 70 meter eller 1080p over 100 meter til hver av 16 soner. HDBaseT-utgangene har independent automatisk down-scaling fra 4K 60 Hz 4:4:4 til enten 1080p 60 Hz (for eldre TV-er) eller 4K 60 Hz 4:2:0 (for displays som ikke støtter full 4K 60 Hz 4:4:4). HDMI-utgangene er native pass-through uten down-scaling. Det betyr full kompatibilitet med blandet display-park.
Audio, IR, kontroll og 4U rack

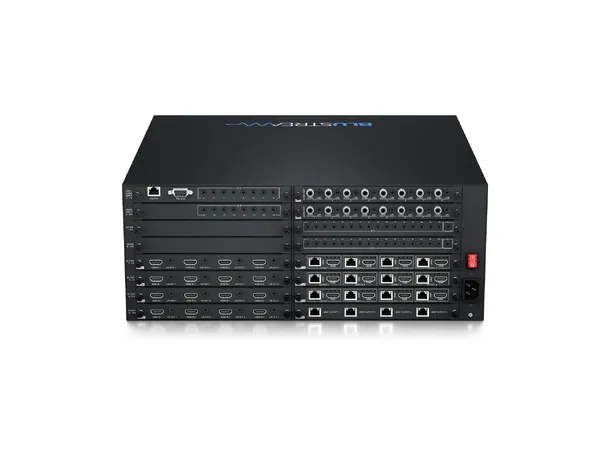

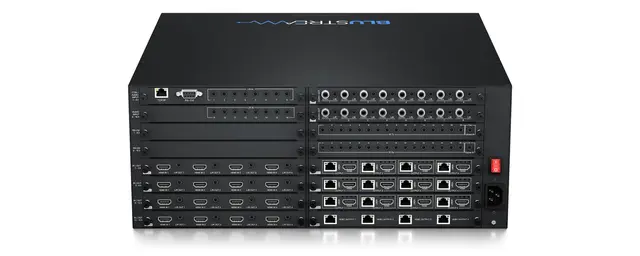

16 × analog L/R audio-innganger som kan embeddes på korresponderende HDMI/HDBaseT-sone-utganger. 16 × audio breakout med line-level volum-kontroll (via PRO-8ABV). 16 × IR-utganger for kilde-kontroll og 16 × IR-innganger for distribusjon til HDBaseT-mottakere. Optional RS-232 kontroll-kort (PRO-8RS232 selges separat). Web-GUI, front-panel, RS-232, TCP/IP. PoC til HEX100CS-RX-mottakere (selges separat). 4U rack 440 × 173 × 422 mm, intern 100-240 V AC.
Nøkkelspesifikasjoner
| Type | Pre-konfigurert 16×16 HDBaseT-matrise-bundle |
| HDMI | 2.0 18 Gbps, HDCP 2.2 |
| Oppløsning | 4K UHD 60 Hz 4:4:4 + HDR (med CSC) |
| Rekkevidde 4K | 70 m via CAT (HDBaseT) |
| Rekkevidde 1080p | 100 m via CAT (HDBaseT) |
| Video-innganger | 16 × HDMI Type A |
| Video-utganger | 12 × HDMI + 16 × HDBaseT RJ45 |
| Audio-innganger | 16 × 3,5 mm stereo L/R (embedding) |
| Source audio breakout | 16 × 3,5 mm stereo L/R |
| Zone audio breakout | 16 × 3,5 mm L/R + 16 × Coax S/PDIF |
| RS-232 | 1 × 9-pin (front), optional PRO-8RS232 kort |
| TCP/IP | 1 × RJ45 |
| IR | 16 × stereo inn + 16 × mono ut |
| Web-GUI + App | Innebygd |
| PoC | Til HEX100CS-RX |
| Format | 4U rack, 440 × 173 × 422 mm |
| Bundle inneholder | Hub + 4× IN4HAB + 2× 8ABV + 3× OUT4HTCS + 1× OUT4TCS |
| Mottakere | HEX100CS-RX selges separat |
| Strøm | Intern 100–240 V AC |
PRO16HBT100CS er den pre-konfigurerte 16×16 Custom Pro-bundle – 100 m CSC til 16 soner som komplett pakke.
