Blustream – SDVoE Transceiver
SDVoE 10 GbE Transceiver · 4K 60 Hz 4:4:4 · TX eller RX · 0,1 ms

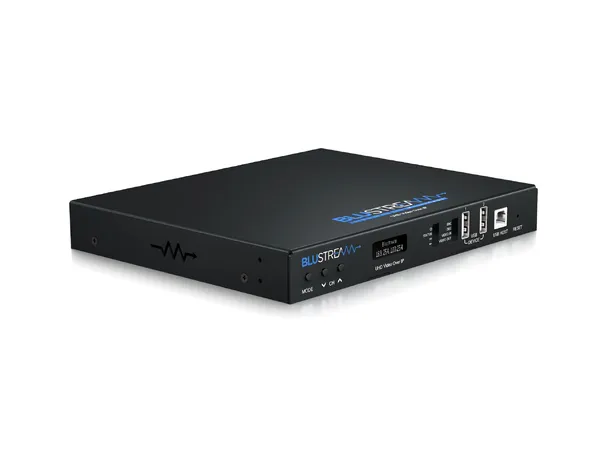

IP500UHD-TZ – SDVoE 10 GbE transceiver med zero latency
IP500UHD-TZ er Blustreams SDVoE 10 GbE transceiver som kan konfigureres som enten encoder (TX) eller decoder (RX) etter behov. Distribuerer fullt 18 Gbps HDMI 2.0-video over 10 Gb managed network med uncompromised video-kvalitet og zero latency (100 mikrosekunder uten komprimering). Video-skalering, single-frame switching, USB pass-through, bidireksjonal Ethernet 10/100/1000 BaseT, balansert/ubalansert analog audio embedding og breakout. PoE+ støtte. Fire driftsmodi: matrise, video-wall, multiview og en-til-en extender. NB: krever 10 Gb managed network switch.
Type SDVoE Transceiver TX eller RX (velgbar) |
|
Nettverk 10 Gb managed kobber eller SFP+ |
|
Maks oppløsning 4K 60 Hz 4:4:4 18 Gbps |
|
Latency 0,1 ms uncompressed |
|
Ethernet pass-through 1 Gb LAN bidireksjonal |
|
PoE+ 13,5 W max fra switch |
SDVoE med uncompromised video og zero latency
IP500UHD-TZ bruker SDVoE-teknologi (Software Defined Video over Ethernet) for å sende fullt 18 Gbps HDMI 2.0-signaler over 10 Gb managed network med uncompromised kvalitet og zero latency (100 mikrosekunder uten komprimering, < 16 ms med mild komprimering for 10–18 Gbps HDMI). Det er den ultimate IP-distribusjonsløsningen for kritiske visnings-områder hvor selv 1 frame forsinkelse ville være uakseptabelt – sports-arenaer, broadcast, finansielle trading-gulv, kontrollrom og post-production.
TX eller RX – velgbar funksjon
IP500UHD-TZ er en transceiver: samme enhet kan konfigureres som enten encoder (transmitter / kilde-side) eller decoder (receiver / display-side) ut fra system-behov. Det forenkler lager-administrasjon og gir fleksibilitet ved system-utvidelse. Single-frame switching i matrise-modus. Multiview-modus lar deg vise opp til 16 kilder på samme skjerm. Video-skalering for inkludering av displayer med ulike oppløsninger. USB end-to-end / point-to-point pass-through. Bi-directional 5/12 V IR pass-through.
10 Gb infrastruktur og kontroll

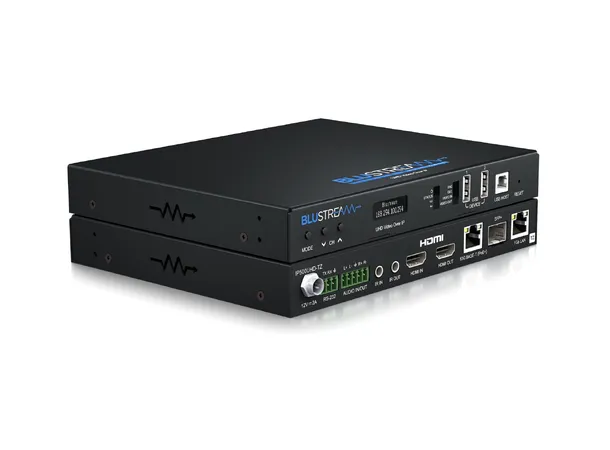

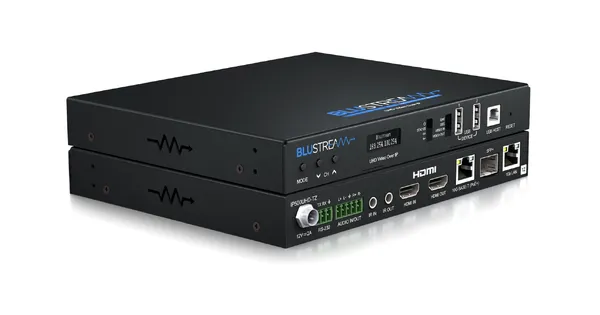

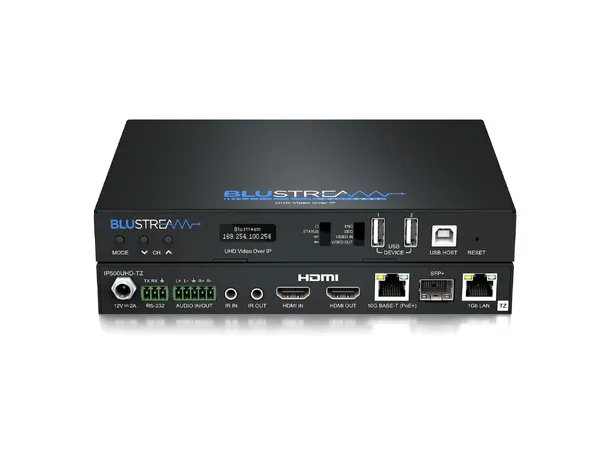

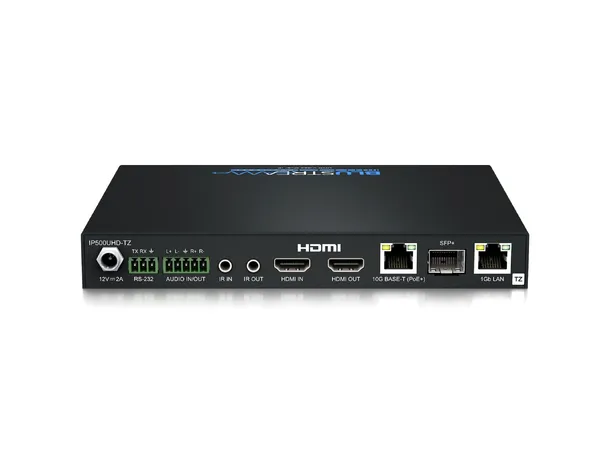

1 × 10GBaseT RJ45 + 1 × SFP+ modul for video-nettverk. 1 × 1 Gb LAN RJ45 pass-through for separat data-trafikk. Bidireksjonal RS-232 (3-pin Phoenix). 1 × USB Type-B host + 2 × USB Type-A devices. Fixed signal-routing for IR, RS-232, CEC og USB. Drives via PoE+ Class 4 (13,5 W max) eller lokalt 12 V/2,5 A. NB: Blustream SDVoE-systemet krever 10 Gb managed network hardware. Anbefales på dedikert switch for å unngå interferens. 191 × 153 × 25 mm.
Nøkkelspesifikasjoner
| Type | SDVoE 10 GbE transceiver (TX eller RX velgbar) |
| HDMI | 2.0 18 Gbps, HDCP 2.2 |
| Maks oppløsning | 4K UHD 60 Hz 4:4:4 |
| Latency | 100 µs uncompressed / <16 ms mild compression |
| Nettverk | 10 Gb managed (kobber eller SFP+) |
| Video-inngang | 1 × HDMI Type A |
| Video-utgang | 1 × HDMI Type A |
| Audio inn/ut | 1 × 5-pin Phoenix |
| Ethernet ports | 1 × 10GBaseT RJ45 + 1 × SFP+ + 1 × 1 Gb LAN pass-through |
| RS-232 | 1 × 3-pin Phoenix |
| USB / KVM | 1 × USB Type-B (host) + 2 × USB Type-A (device) |
| IR (bidireksjonal) | 3,5 mm stereo + 3,5 mm mono (5/12 V) |
| PoE+ | Class 4 (12,8 W typisk / 13,5 W max) |
| Driftsmodi | Matrise / Video-wall / Multiview / 1:1 ext |
| Mål (B × D × H) | 191 × 153 × 25 mm |
| Vekt | 1 kg |
| Strøm | PoE+ eller 12 V/2,5 A DC (selges separat) |
| SFP+ modul | Ikke inkludert |
IP500UHD-TZ er SDVoE-transceiveren for kritiske 4K-installasjoner – uncompressed 18 Gbps over 10 Gb med zero latency.
