Blustream – HDBaseT Extender med CSC
HDBaseT Extender Kit · 4K 60 Hz 4:4:4 · 70 m + CSC

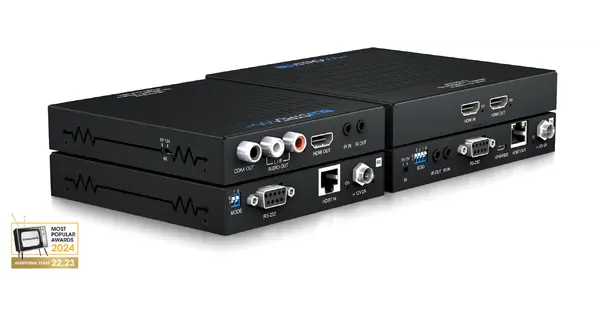

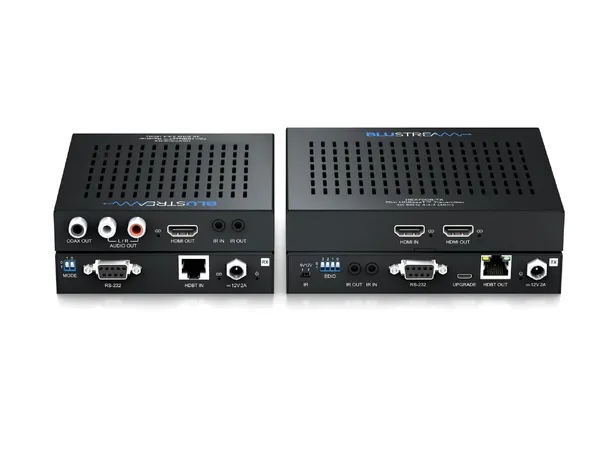

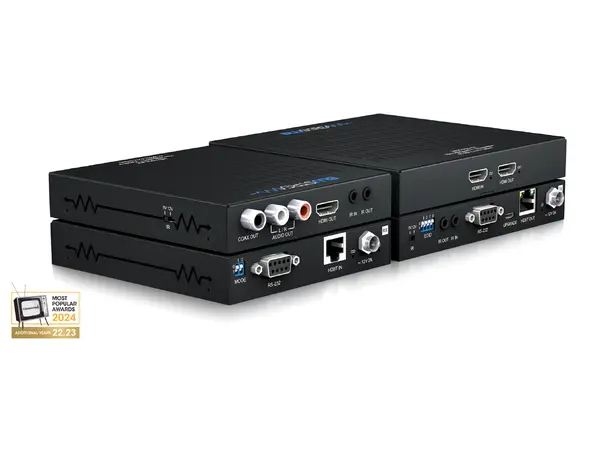

HEX70CS-KIT – HDBaseT 4K extender med CSC og audio breakout
HEX70CS-KIT er Blustreams HDMI 2.0 4K 60 Hz 4:4:4 (18 Gbps) HDCP 2.2 HDBaseT extender-sett med CSC-teknologi (Colour Space Conversion) og video down-conversion. Distribuerer HDMI, bidireksjonal IR og RS-232, og bidireksjonal PoC over én CAT-kabel opp til 70 meter (4K til 40 meter). Transmitter har HDMI loop-out for lokalt display eller cascading. Mottaker har samtidig analog stereo og koaksial digital audio breakout. Det kostnadseffektive alternativet til HEX100CS-KIT når kortere rekkevidde er tilstrekkelig.
Rekkevidde 4K 40 m CSC 4K 60 Hz 4:4:4 |
|
Rekkevidde 1080p 70 m HDMI extender |
|
HDMI loop-out På TX for lokalt display |
|
Audio breakout RX: L/R + Coax samtidig |
|
PoC Bidireksjonal TX eller RX |
|
HDCP 2.2 compliant |
4K 60 Hz 4:4:4 over 40 m CAT med CSC
HEX70CS-KIT bruker Colour Space Conversion (CSC) for å levere HDMI 2.0 18 Gbps-signaler inkludert HDR over CAT-kabel opp til 40 meter ved 4K 60 Hz 4:4:4, eller 70 meter ved 1080p. Video down-conversion på mottaker-utgangen lar en eldre 1080p-skjerm motta innholdet (i 1080p eller 4K 60 Hz 4:2:0) mens transmitter-loop-out fortsatt har full 4K UHD. Det kostnadseffektive alternativet til HEX100CS-KIT når 40/70 m rekkevidde er tilstrekkelig – samme bildekvalitet og CSC-teknologi, lavere pris.

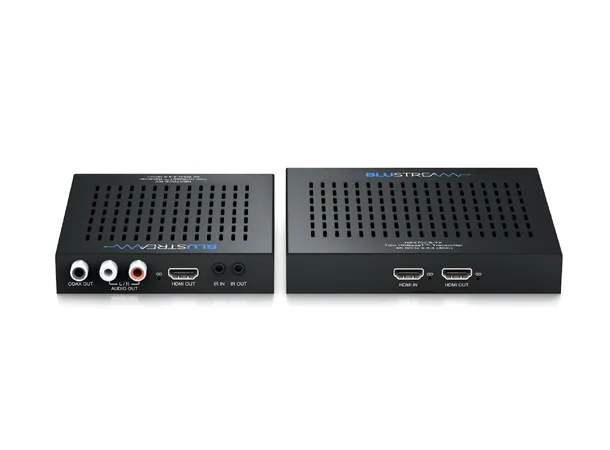

HDMI loop-out og bi-directional kontroll

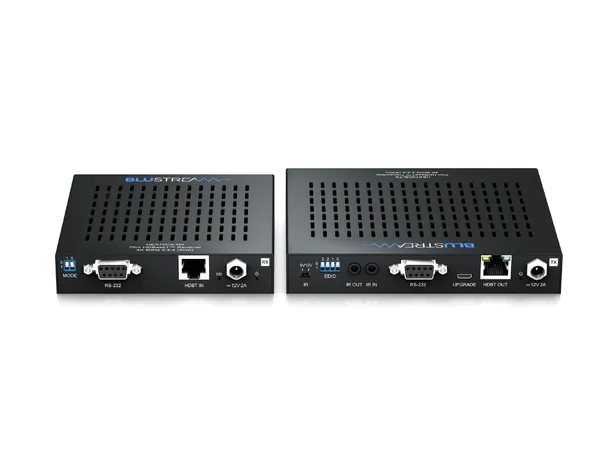

Transmitter har 1 × HDMI loop-out for å kobles til et lokalt display ved siden av kilden – samme signal som sendes over CAT. Mottakeren har HDMI re-clocking som hjelper med HDMI HDCP-, kompatibilitets- og handshaking-problemer. Bidireksjonal RS-232 (DB-9 hunn) og IR pass-through styrer kilde- og destinasjons-apparater i begge ender. Levert med Blustream 5 V IR-mottaker og emitter. 4-pin DIP-switch for EDID-velging.
Audio breakout og PoC
Mottaker har samtidig audio breakout til både analog L/R RCA og koaksial digital RCA – nyttig for å sende lyden videre til en lokal forsterker eller distribusjons-mixer. Bidireksjonal PoC lar enten transmitter eller mottaker fungere som strøm-kilde. 12 V/2 A DC strømforsyning inkludert. Strømforbruk 12,7 W. Bitstream pass-through av multi-kanals surround sound inkludert objekt-baserte formater. Avansert EDID management. TX 143 × 141 × 22 mm, RX 113 × 138 × 22 mm.
Nøkkelspesifikasjoner
| Type | HDBaseT extender TX + RX kit |
| HDMI | 2.0 18 Gbps, HDCP 2.2 |
| Oppløsning | 4K UHD 60 Hz 4:4:4 + HDR (med CSC) |
| Rekkevidde 4K | 40 m via CAT |
| Rekkevidde 1080p | 70 m via CAT |
| HDMI loop-out (TX) | 1 × HDMI Type A |
| Audio breakout (RX) | 1 × Coax RCA S/PDIF + 2 × analog RCA L/R |
| RS-232 | 1 × DB-9 hunn (bidireksjonal) |
| IR (bidireksjonal) | 3,5 mm stereo + 3,5 mm mono |
| EDID-velger | 4-pin DIP switch |
| PoC | Bidireksjonal (TX eller RX) |
| Strømforbruk | 12,7 W |
| TX-mål (B × D × H) | 143 × 141 × 22 mm |
| RX-mål (B × D × H) | 113 × 138 × 22 mm |
| Vekt per enhet | 0,35 kg |
| Strøm | 12 V / 2 A DC (inkludert) |
HEX70CS-KIT er det kostnadseffektive 4K HDBaseT-extender-settet med CSC, loop-out og audio breakout for mellomlange CAT-strekk.
