Blustream – HDBaseT Wall Plate
Wall Plate HDMI TX · 4K UHD · 70 m · Hvit

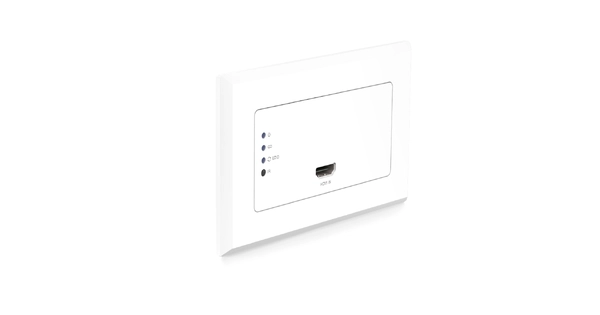

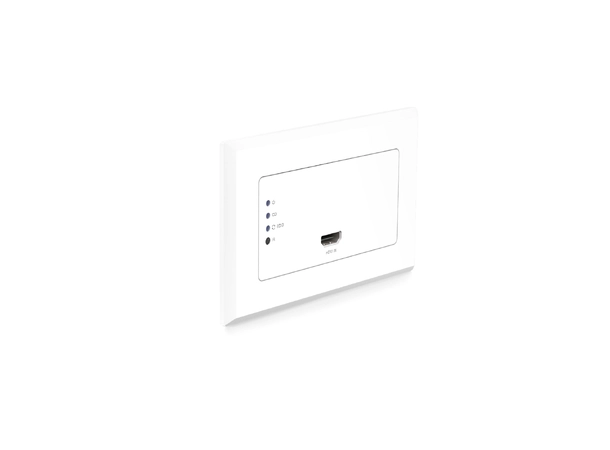

HEX11WPW-TX – HDMI veggplate-transmitter (hvit) med Smart EDID
HEX11WPW-TX er Blustreams HDMI veggplate-transmitter med hvit magnetisk faceplate og Smart EDID-funksjon for HDBaseT-distribusjon. Sender HDMI-signal med bidireksjonal RS-232 og IR pass-through over én CAT-kabel opp til 70 meter ved 1080p, eller 40 meter ved 4K UHD. Smart EDID-funksjonen begrenser automatisk EDID til HDBaseT-spesifikasjonen for bedre kompatibilitet på tvers av kilde- og destinasjons-utstyr. Støtter 12–48 V PoC fra kompatibel Blustream HDBaseT-mottaker eller matrise. HDCP 2.2-compliant.
Format Veggplate-TX hvit faceplate |
|
Smart EDID Auto-grense HDBaseT-spec |
|
Rekkevidde 70 m @ 1080p 40 m @ 4K |
|
PoC 12–48 V fra RX / matrise |
|
RS-232 Bi-directional Phoenix |
|
HDCP 2.2 compliant |
HDMI-veggplate-transmitter med Smart EDID
HEX11WPW-TX er hvit-versjonen av Blustreams HDMI veggplate-transmitter, med en viktig forbedring: Smart EDID-funksjonen begrenser automatisk EDID-data til hva HDBaseT-linken faktisk kan håndtere, slik at en eksigent kilde (som en HDR-laptop som forhandler om 4K 60 Hz 4:4:4) ikke prøver å sende et signal som distribusjonen ikke kan bære. Resultatet er stabilt og forutsigbart bilde over hele installasjonen. Støtter 4K UHD opp til 40 meter eller 1080p opp til 70 meter.
Bi-directional RS-232 og IR
Bidireksjonal RS-232 pass-through (3-pin Phoenix) lar kontrollsystemer sende serielle kommandoer gjennom HDBaseT-linken. IR pass-through (3-pin Phoenix) lar lokal IR-fjernkontroll styre HDBaseT-mottaker eller annet utstyr. Bitstream pass-through av multi-kanals surround sound, inkludert objekt-baserte formater i tråd med HDMI-spesifikasjonen. Kompatibel med alle Blustream HDBaseT-mottakere og matriser.
PoC og verktøyfri installasjon
Støtter 12–48 V PoC fra kompatibel Blustream HDBaseT-mottaker eller matrise – ingen lokal strømforsyning nødvendig ved bruk med riktig motpart. Alternativt 12 V/1 A DC lokal strøm (2-pin Phoenix, inkludert). Hvit magnetisk faceplate-ramme passer både UK og EU backbox med minimum 40 mm dybde (47 mm anbefalt). Verktøyfri installasjon – magnet holder faceplate stabilt på plass uten skruer. Cut-out 87 × 49 × 39 mm. UK 121 mm CTC / EU 60 mm CTC monteringshull.
Nøkkelspesifikasjoner
| Type | HDMI veggplate-transmitter for HDBaseT (hvit) |
| HDMI | HDCP 2.2 compliant |
| Oppløsning | opp til 4K UHD 30 Hz 4:4:4 / 4K 60 Hz 4:2:0 |
| Rekkevidde | 70 m @ 1080p / 40 m @ 4K |
| Smart EDID | Auto-grense til HDBaseT-spec |
| Video-inngang | 1 × HDMI Type A, 19-pin hunn |
| Video-utgang | 1 × HDBaseT RJ45 |
| RS-232 | 1 × 3-pin Phoenix (bidireksjonal) |
| IR-inngang | 1 × 3-pin Phoenix |
| PoC | 12–48 V fra kompatibel HDBaseT-mottaker / matrise |
| Lokal strøm-inngang | 1 × 2-pin Phoenix |
| Modul-mål (B × H × D) | 136 × 76 × 44 mm (uten faceplate) |
| Faceplate (B × H × D) | 146 × 86 × 6 mm |
| Cut-out (B × H × D) | 87 × 49 × 39 mm |
| Monteringshull | UK 121 mm CTC / EU 60 mm CTC |
| Backbox-dybde | min. 40 mm, anbefalt 47 mm |
| Strøm | 12 V / 1 A DC (inkludert) |
HEX11WPW-TX er den hvite HDMI veggplate-transmitteren med Smart EDID for stabil HDBaseT-distribusjon i UK eller EU backbox.
