Blustream – HDBaseT Wall Plate
Wall Plate HDMI RX · 4K UHD · 70 m · Hvit

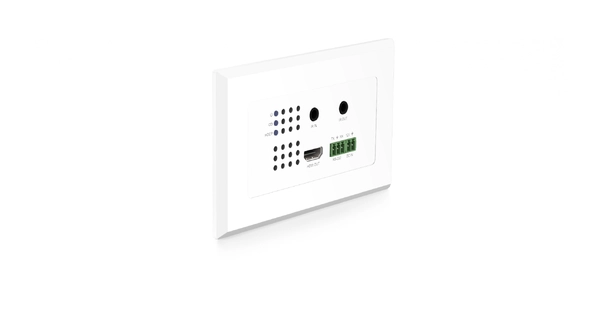

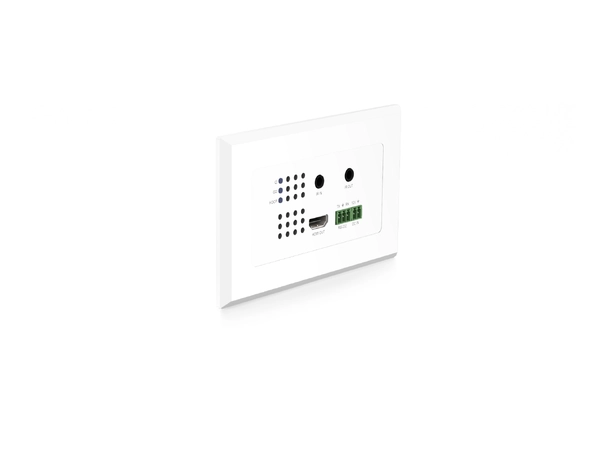

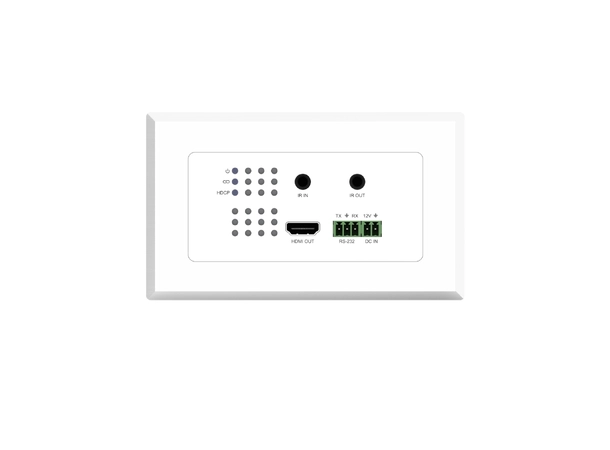

HEX11WPW-RX – HDMI veggplate-mottaker (hvit) med HDBaseT
HEX11WPW-RX er Blustreams HDMI veggplate-mottaker for HDBaseT-distribusjon med hvit magnetisk faceplate. Mottar HDMI-signal med CEC, bidireksjonal RS-232 og IR pass-through over én CAT-kabel opp til 70 meter ved 1080p, eller 40 meter ved 4K UHD. Diskret installasjon i UK eller EU backbox bak skjerm eller projektor. Støtter 12–48 V PoC fra kompatibel Blustream HDBaseT-transmitter eller matrise – ofte tilstrekkelig uten lokal strømforsyning. HDCP 2.2-compliant.
Format Veggplate-RX hvit faceplate |
|
Rekkevidde 70 m @ 1080p 40 m @ 4K |
|
PoC 12–48 V fra TX / matrise |
|
CEC + RS-232 Pass-through fjernkontroll display |
|
IR pass-through Bi-directional stereo + mono jack |
|
HDCP 2.2 compliant |
HDMI-veggplate-mottaker for HDBaseT
HEX11WPW-RX er den diskrete løsningen når et HDBaseT-signal skal termineres rett bak skjerm, projektor eller annet HDMI-utstyr – uten en synlig mottaker-boks som henger fra veggen. Støtter 4K UHD video opp til 40 meter (3840 × 2160 @ 30 Hz 4:4:4, 4096 × 2160 @ 24 Hz 4:4:4 og 4K @ 60 Hz 4:2:0) eller 1080p opp til 70 meter. Bitstream pass-through av multi-kanals surround sound, inkludert objekt-baserte formater i tråd med HDMI-spesifikasjonen. Kompatibel med alle Blustream HDBaseT-transmittere og matriser.
CEC, RS-232 og bidireksjonal IR-kontroll
CEC pass-through lar HDMI-kilden styre displayet på standard CEC-måte gjennom HDBaseT-linken. RS-232 pass-through (3-pin Phoenix) lar kontrollsystemer sende serielle kommandoer for å styre projektor, skjerm eller annet utstyr. Bidireksjonal IR pass-through (3,5 mm stereo inn + 3,5 mm mono ut) lar lokal IR-fjernkontroll styre kilde-apparater i kilde-rommet, samtidig som IR fra kilde-siden kan styre display-apparater. HDCP 2.2 med smart EDID-håndtering.
PoC og diskret installasjon
Støtter 12–48 V PoC fra kompatibel Blustream HDBaseT-transmitter eller matrise – ofte tilstrekkelig uten lokal strømforsyning. Alternativt 12 V/1 A DC lokal strøm (2-pin Phoenix, inkludert). Magnetisk faceplate-ramme i hvit passer både UK og EU backbox med minimum 40 mm dybde. Modulen er 136 × 76 × 44 mm uten faceplate, og 146 × 86 × 6 mm faceplate-størrelse. Verktøyfri installasjon – magneten holder faceplate stabilt på plass uten skruer.
Nøkkelspesifikasjoner
| Type | HDMI veggplate-mottaker for HDBaseT (hvit) |
| HDMI | HDCP 2.2 compliant |
| Oppløsning | opp til 4K UHD 30 Hz 4:4:4 / 4K 60 Hz 4:2:0 |
| Rekkevidde | 70 m @ 1080p / 40 m @ 4K |
| Video-inngang | 1 × HDBaseT RJ45 |
| Video-utgang | 1 × HDMI Type A, 19-pin hunn |
| RS-232 | 1 × 3-pin Phoenix |
| IR (bidireksjonal) | 1 × 3,5 mm stereo + 1 × 3,5 mm mono |
| CEC pass-through | Ja |
| PoC | 12–48 V fra kompatibel HDBaseT-transmitter / matrise |
| Lokal strøm-inngang | 1 × 2-pin Phoenix |
| Mål uten faceplate (B × H × D) | 136 × 76 × 44 mm |
| Faceplate (B × H × D) | 146 × 86 × 6 mm |
| Backbox-dybde | min. 40 mm (ikke inkludert) |
| Driftstemperatur | -5 – +55 °C |
| Strøm | 12 V / 1 A DC (inkludert) |
HEX11WPW-RX er den diskrete HDMI veggplate-mottakeren som forsvinner inn i veggen – hvit faceplate, PoC og full 4K-støtte.
