HD11CTRL – HDMI in-line kontrollmodul med signal-sensing
HD11CTRL er en automatisert in-line HDMI kontrollmodul for enkel-zone romkontroll. Detekterer HDMI-signal på inngangen og slår automatisk på/av display via CEC, RS-232 eller IR. Eksterne relé-innganger lar tredjeparts-apparater (sensorer, brytere) utløse triggere. Løser også de fleste HDMI EDID, HDCP, clock stretching og handshaking-problemer som er vanlige ved 4K-distribusjon. Støtter full HDMI 2.0 og HDCP 2.2 med oppløsninger opp til 4K 60 Hz 4:4:4 8-bit (18 Gbps).
Display-kontroll CEC/RS-232/IR automatisk på/av |
|
HDMI 2.0 18 Gbps |
|
Oppløsning 4K 60 Hz 4:4:4 8-bit |
|
HDCP 2.2 compliant |
|
Relé-kontroll 2 × 3-pin Phoenix |
|
EDID 4-pin DIP switchable |
Automatisk display-kontroll
HD11CTRL gjør standard HDMI-distribusjon om til automatisert romkontroll. Når en HDMI-kilde aktiveres og sender signal, sender HD11CTRL automatisk "power on"-kommandoer til displayet via CEC, RS-232 eller IR. Når signalet faller bort (kilde slås av), sendes "power off"-kommandoer. Det betyr at brukeren kun trenger å koble til laptop eller streaming-boks, og hele rommet våkner og legger seg automatisk. Ideelt for konferanserom, klasserom og huddle-spaces.
HDMI-kompatibilitet og EDID-håndtering

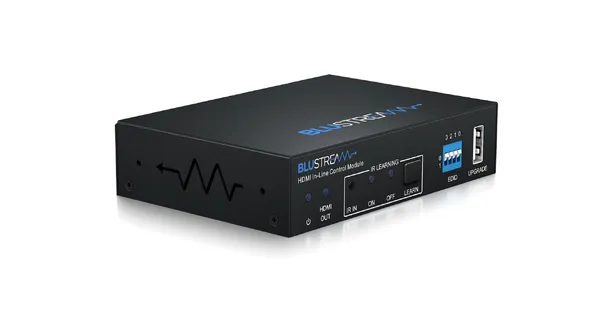

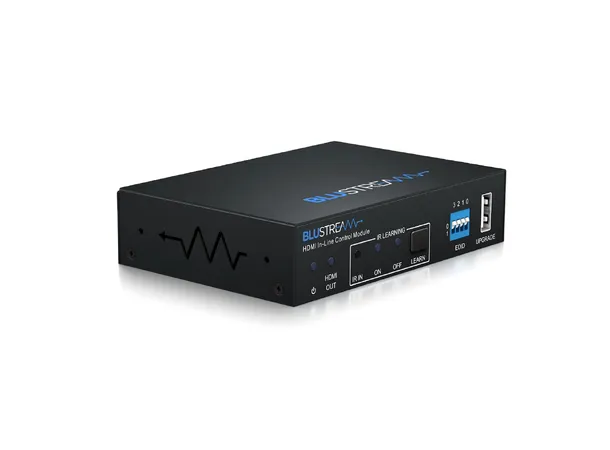

HD11CTRL løser de fleste vanlige HDMI-problemer: handshaking-feil, HDCP-autentisering, EDID-mismatching og clock stretching. Spesielt nyttig ved 4K UHD-distribusjon hvor mange kilder og displayer er kresne. 4-pin DIP-switch for EDID-velging gir manuell kontroll når automatisk håndtering ikke er ønsket. HDCP 2.2-compliance med avansert EDID management.
Triggere og relé-utgang

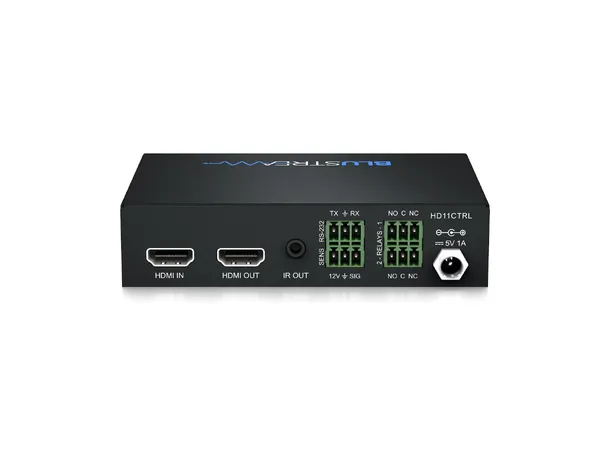

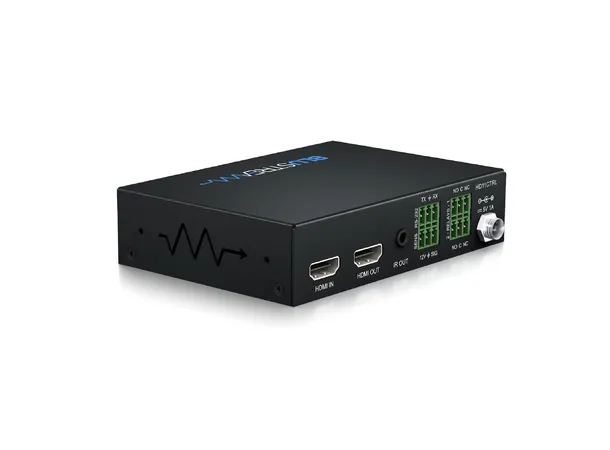

2 × 3-pin Phoenix relé-utganger for kontroll av tredjeparts-apparater som projektor-lerret-motorer eller belysning. 3-pin Phoenix sensor-input for kontakt-lukninger fra brytere eller sensorer. Bitstream pass-through av multi-kanals surround sound, inkludert objekt-baserte formater (Dolby Atmos, DTS:X). Kompakt 120 × 28 × 84 mm chassis, 5 V/1 A DC strøm (inkludert).
Nøkkelspesifikasjoner
| Funksjon | HDMI in-line automatisering |
| HDMI | 2.0 18 Gbps, HDCP 2.2 |
| Oppløsning | opp til 4K UHD 60 Hz 4:4:4 8-bit |
| Display-kontroll | CEC + RS-232 + IR |
| RS-232 | 1 × 3-pin Phoenix |
| IR-utgang | 1 × 3,5 mm mono jack |
| Relé-kontroll | 2 × 3-pin Phoenix |
| Sensor-input | 1 × 3-pin Phoenix |
| EDID-velger | 4-pin DIP switch |
| Mål (B × H × D) | 120 × 28 × 84 mm |
| Driftstemperatur | -5 – +55 °C |
| Strøm | 5 V / 1 A DC (inkludert) |
HD11CTRL automatiserer romkontroll på basis av HDMI-signal – løser også typiske HDMI-handshaking-problemer.
