Blustream – HDMI Automation
HDMI In-line Control v2 · Smart-Scale · 10 macros · TCP/IP

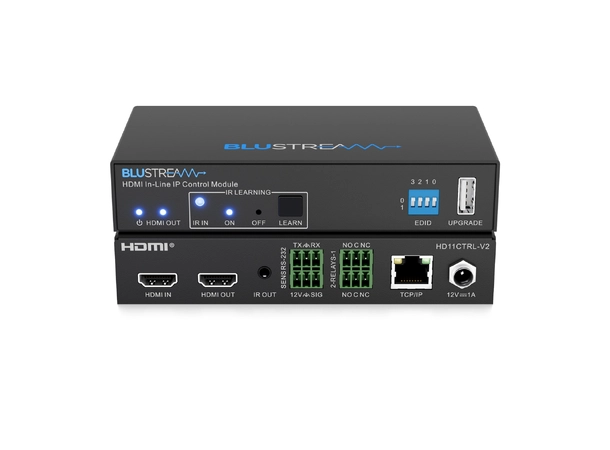

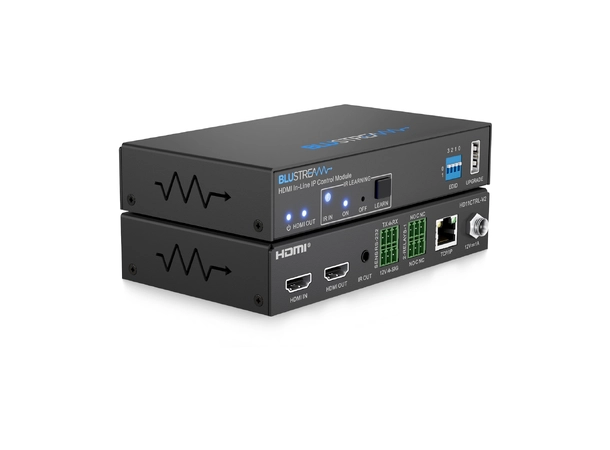

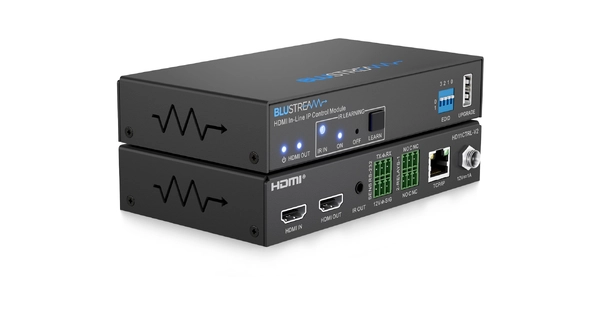

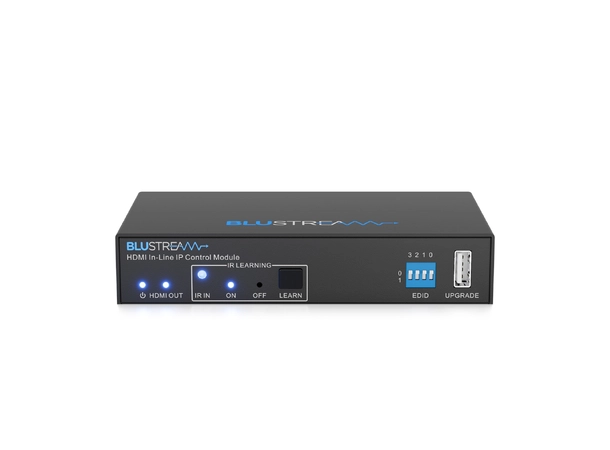

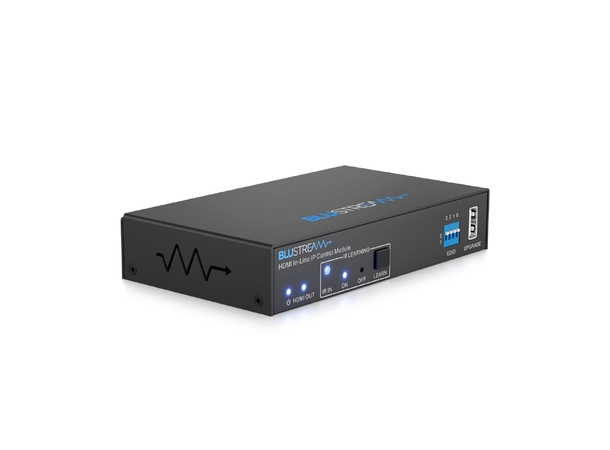

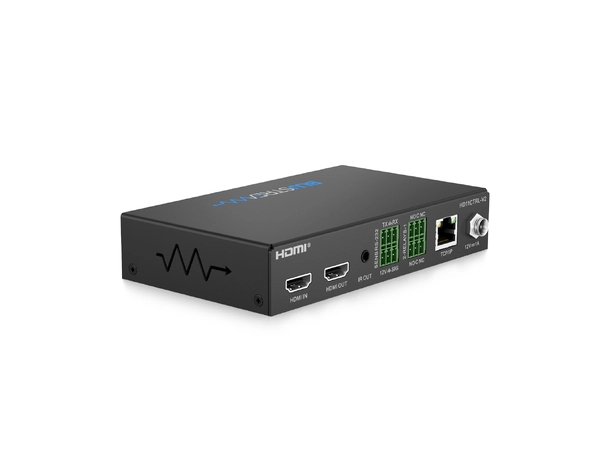

HD11CTRL-V2 – HDMI kontrollmodul med Smart-Scale og macros
HD11CTRL-V2 er den oppgraderte HDMI in-line kontrollmodulen med web-GUI og avansert macro-kontroll. Støtter opp til 10 macros med 10 kommando-funksjoner per macro – kraftig automatisering uten ekstern kontrollboks. Trigger via RS-232, IR, IP-kommandoer, HDMI signal-sensing, eller eksterne sensorer. Smart-Scale-teknologi konverterer 4K input til 1080p output for bakoverkompatibilitet. IR-læring lar deg lagre opptil 30 kommandoer. Innebygd web-GUI for konfigurasjon og administrasjon av tredjeparts-kommandoer.
Macros 10 10 kommandoer hver |
|
Smart-Scale Ja 4K ? 1080p |
|
IR-læring 30 kommandoer lagre/spille av |
|
Trigger 5 typer RS-232/IR/IP/sense/sensor |
|
Web-GUI Ja konfigurasjon |
|
HDCP 2.2 compliant |
Avansert macro-automatisering
HD11CTRL-V2 utvider funksjonaliteten fra HD11CTRL med 10 programmerbare macros, hver med opp til 10 kommando-funksjoner. Det betyr at én trigger kan utløse en kompleks sekvens av handlinger: f.eks. HDMI-signal detekteres ? senk lerret ? slå på projektor (CEC) ? sett input til HDMI 1 (IR) ? demp belysning (RS-232) ? send IP-kommando til kontrollsystem. Triggere kan komme fra RS-232, IR, IP, HDMI signal-sensing eller eksterne sensorer.
Smart-Scale og IR-læring
Smart-Scale-teknologi konverterer 4K input-signal automatisk til 1080p output – nyttig når en eldre 1080p-projektor skal vises 4K-innhold uten å miste tilkobling. NB: 4:2:2 fargerom er ikke støttet i nedskalering. IR-læring lar deg fange opp til 30 IR-kommandoer fra eksisterende fjernkontroller og lagre dem i HD11CTRL-V2 – f.eks. fjernkontroll-kommandoer for projektor, TV, audio-system.
Web-GUI og TCP/IP-kontroll

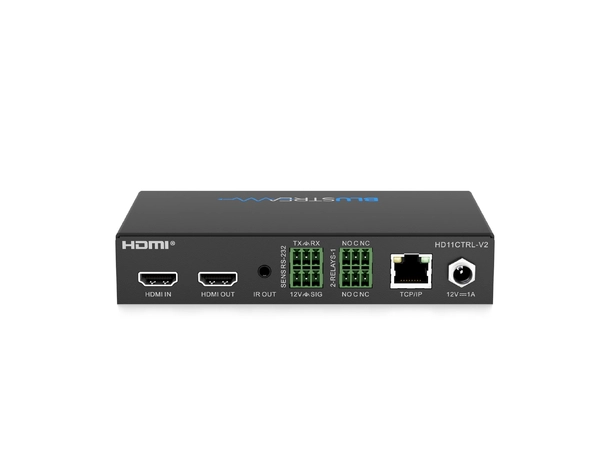

Innebygd web-GUI for konfigurasjon av macros, kommandoer og automatisering. TCP/IP-port (1 × RJ45) for kontroll fra eksterne systemer (Crestron, Control4, QSC Q-Sys osv.) eller for å sende IP-kommandoer til tredjeparts-apparater. 2 × 3-pin Phoenix relé-kontroll for projektor-lerret-motorer eller belysnings-relé. Sensor-input for kontakt-lukninger. 12 V/1 A DC strøm (inkludert).
Nøkkelspesifikasjoner
| Funksjon | HDMI in-line automatisering med macros |
| HDMI | 2.0 18 Gbps, HDCP 2.2 |
| Oppløsning | opp til 4K UHD 60 Hz 4:4:4 (Smart-Scale til 1080p) |
| Macros | 10 × 10 kommandoer |
| IR-læring | opp til 30 kommandoer |
| Display-kontroll | CEC + RS-232 + IR + IP |
| RS-232 | 1 × 3-pin Phoenix |
| TCP/IP | 1 × RJ45 |
| Relé-kontroll | 2 × 3-pin Phoenix |
| Sensor-input | 1 × 3-pin Phoenix |
| EDID-velger | 4-pin DIP switch |
| Web-GUI | Innebygd |
| Mål (B × H × D) | 145 × 28 × 84 mm |
| Strøm | 12 V / 1 A DC (inkludert) |
HD11CTRL-V2 gir avansert romkontroll med 10 macros, Smart-Scale og web-GUI – ekstern kontrollboks ikke nødvendig.
