Blustream – Dante Audio Matrix
14×14 Dante Matrix · 8-band PEQ · PoE+

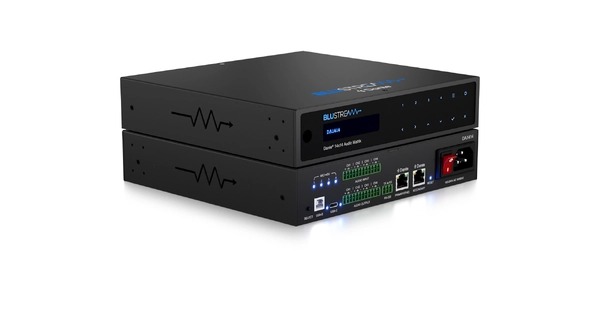

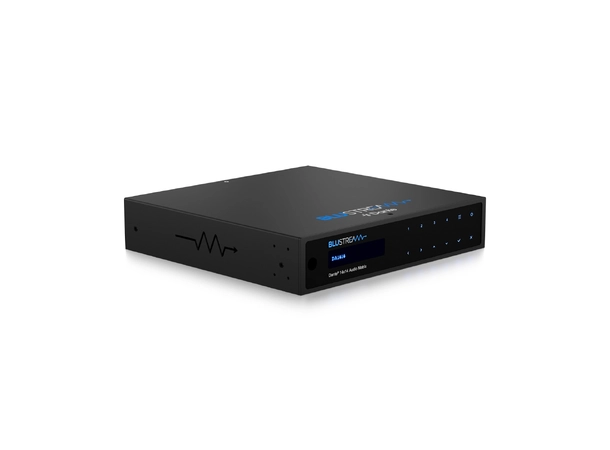

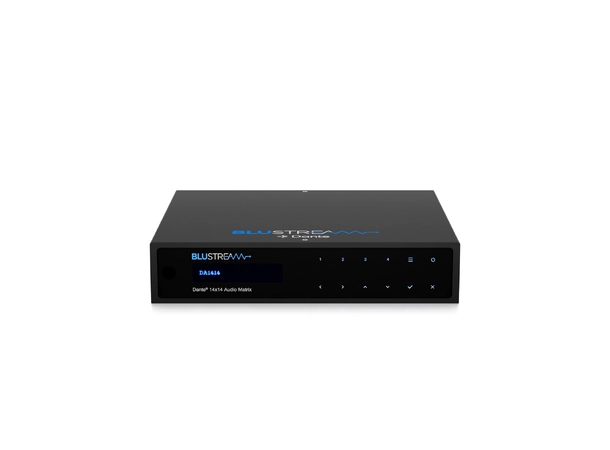

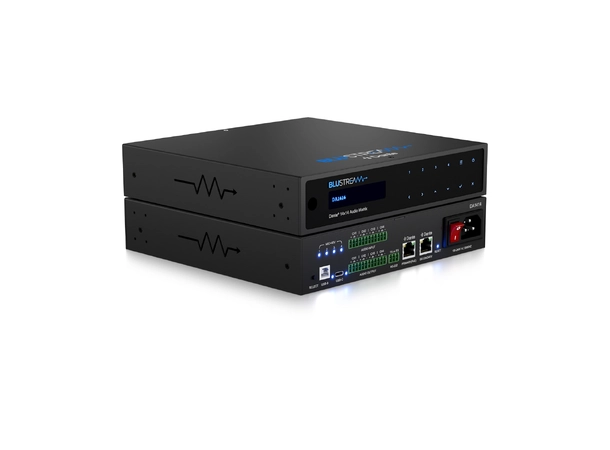

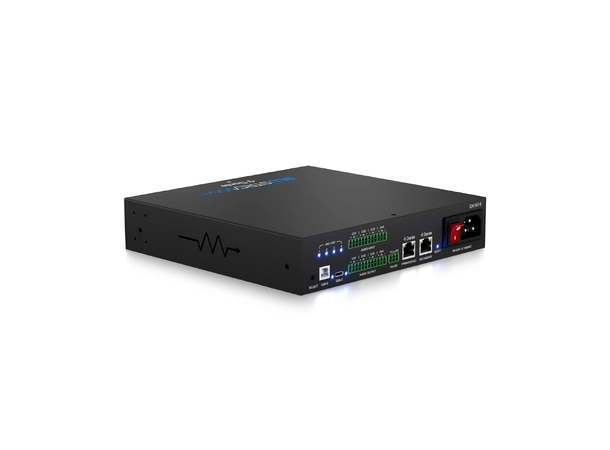

DA1414 – 14×14 Dante audio-matrise med EQ og MIC-preamps
DA1414 er en avansert PoE+ drevet 14×14 audio-matrise designet for effektiv distribusjon av audio-kilder på tvers av multi-zone-installasjoner. Kombinerer Dante/AES67, balansert/ubalansert analog audio og USB audio (Type-B + Type-C). Hver inngang har MIC line-level med 48 V/0,5 mA phantom power. Avanserte audio-prosesserings-funksjoner inkluderer uavhengig mono-routing, volume control, balanse-justering, og 8-bands parametric EQ med high/low shelf og high/low pass filtering per inn- og utgangs-kanal. To Dante LAN-porter for nettverk-redundans. 1U rack-format.
Matrise 14 × 14 audio I/O |
|
Dante/AES67 Ja + 2× Dante LAN |
|
EQ per kanal 8-band PEQ + shelf/pass-filter |
|
Phantom power +48 V per inngang |
|
Sample rate 96 kHz 24-bit |
|
Format 1U rack PoE+ eller AC |
14 kilder, 14 destinasjoner med full audio-prosessering
DA1414 kombinerer Dante/AES67-nettverk, fysiske analog-innganger (balansert/ubalansert/mic), og USB audio (Type-B og Type-C) i én matrise. Alle 14 kanaler kan rutes uavhengig som mono-signaler, slik at samme matrise kan håndtere både stereo-program og separat mic-distribusjon på tvers av soner. 48 V/0,5 mA phantom power per mic-inngang lar deg koble kondensatormikrofoner direkte.
Per-kanal EQ, volum og balanse
Hver inn- og utgang har individuell volum, balanse, 8-bands parametric EQ med high/low shelf og high/low pass-filter – komplett audio-prosessering uten ekstra DSP. Ideelt for konferanserom, klasserom, kommersielle installasjoner og restaurant/bar med multi-zone audio. 48 kHz 24-bit A/D og D/A konvertering, og støtter også 44,1, 48 og 96 kHz Dante-strømmer.
Nettverk-redundans og kontroll
To Dante LAN-porter for primær/sekundær nettverk-redundans – kritisk for live-installasjoner hvor signaltap ikke kan tolereres. Konfigurerbar Dante device latency (2, 3, 4, 5 eller 10 ms via Dante Controller). Kontroll via frontpanel, RS-232, TCP/IP og web-GUI. Class 4 IEEE 802.3at PoE+ drift via primær LAN, eller intern 110-250 V AC.

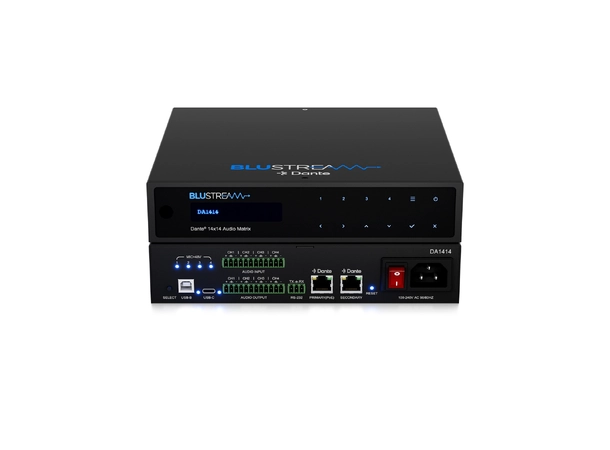

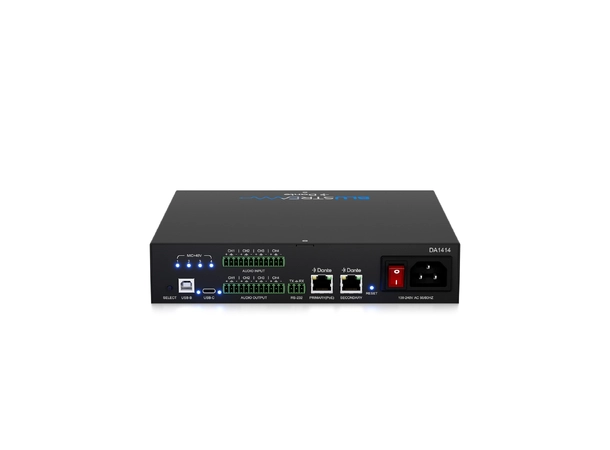

Nøkkelspesifikasjoner
| Konfigurasjon | 14 × 14 audio-matrise |
| Dante | 2 × RJ45 (1 Gb Dante Primary/Secondary) |
| Analog innganger | 4 × balansert/ubalansert + MIC (12-pin Phoenix) |
| Analog utganger | 4 × balansert/ubalansert (12-pin Phoenix) |
| USB | USB Type-B + USB Type-C (USB Audio Class 2.0) |
| Phantom power | +48 V / 0,5 mA per MIC-inngang |
| Audio-prosessering | Volum, balanse, 8-band PEQ + shelf/pass per kanal |
| Sample rate | 44,1 / 48 / 96 kHz @ 24-bit |
| Latency | 2 / 3 / 4 / 5 / 10 ms (Dante Controller) |
| AES67 | Ja, RTP transport |
| RS-232 | 1 × 3-pin Phoenix |
| Strøm | Class 4 802.3at PoE+ eller intern 110-250 V AC |
| Format | 1U rack, 437 × 245 × 44 mm |
| Vekt | 3,5 kg |
DA1414 er den komplette Dante audio-matrisen med innebygd 8-band EQ per kanal – ingen ekstra DSP nødvendig.
