Blustream – Audio Distribution
Audio over CAT · eARC/ARC + Optisk · 200 m

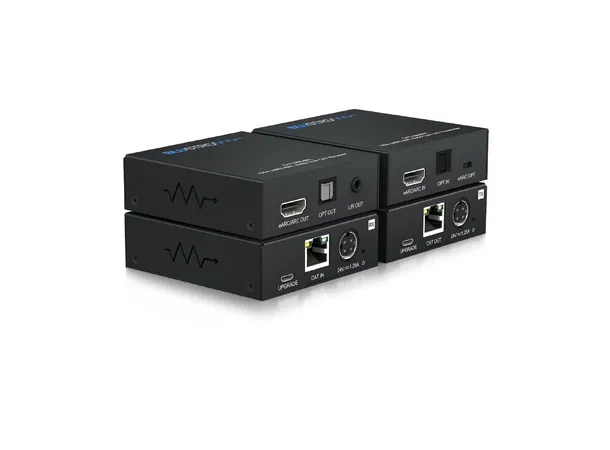

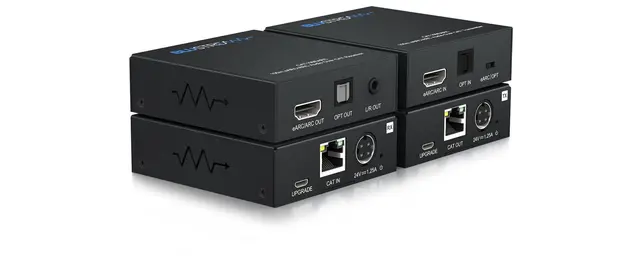

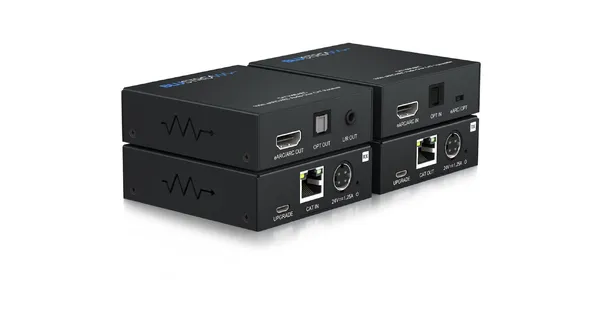

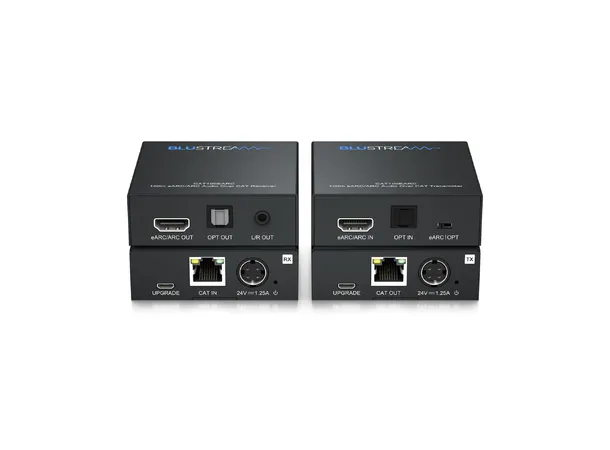

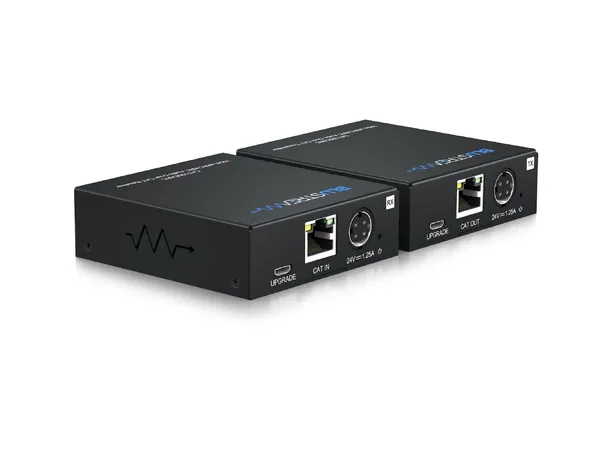

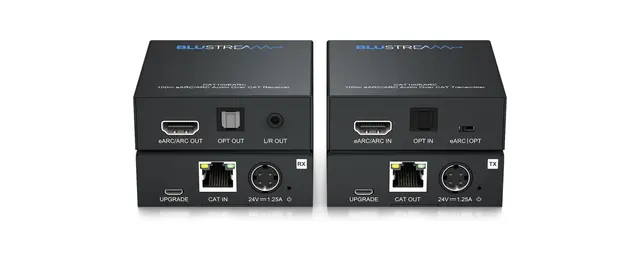

CAT100EARC – eARC/ARC og optisk audio extender
CAT100EARC er Blustreams audio extender som distribuerer HDMI eARC/ARC eller optisk digital audio over én CAT-kabel opp til 200 meter (eARC/ARC opp til 100 meter). Innebygd DAC konverterer enten eARC/ARC eller optisk til analog L/R stereo. Støtter CEC pass-through når HDMI eARC/ARC-modus er valgt, og bitstream pass-through av multi-kanals surround sound, inkludert objekt-baserte audio-formater (Dolby Atmos, DTS:X). Velgbart mellom HDMI eARC/ARC og optisk via dipswitch på transmitter.
|
eARC/ARC rekkevidde
100 m
CAT-kabel
|
|
Optisk rekkevidde
200 m
CAT-kabel
|
|
CEC pass-through
Ja
eARC/ARC mode
|
|
Bitstream
Atmos/DTS:X
objekt-basert
|
|
PoC
Bidireksjonal
TX eller RX
|
|
Strøm
24 V DC
1,25 A
|
eARC eller optisk – velgbart på dipswitch

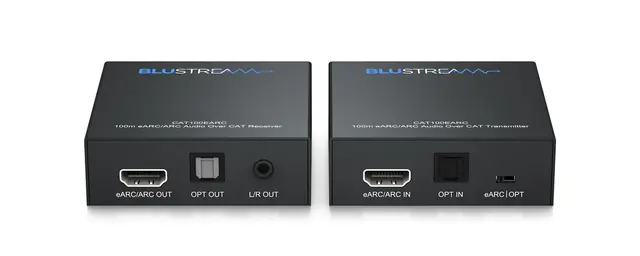

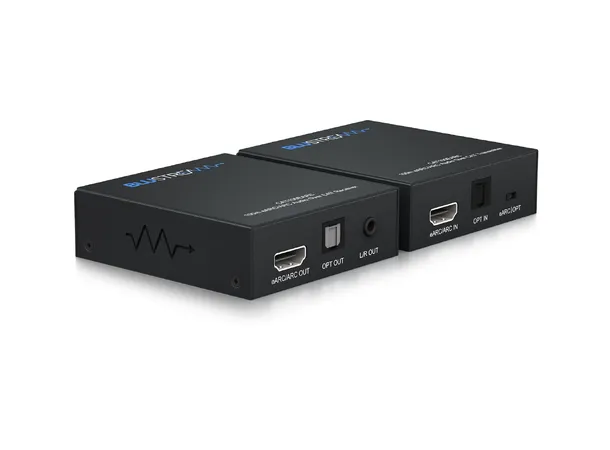

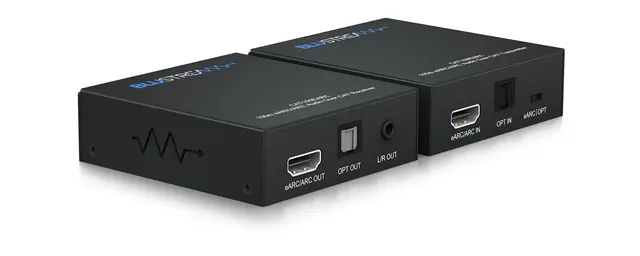

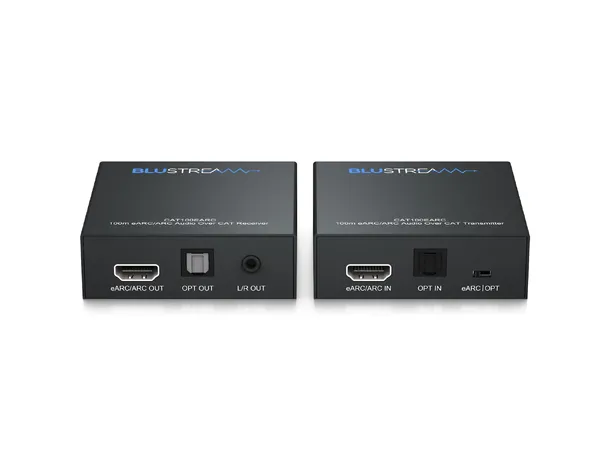

CAT100EARC har to inngangstyper på transmitteren: HDMI for eARC/ARC fra TV-en, og optisk S/PDIF fra en annen kilde. En dipswitch velger hvilken av dem som aktiveres. eARC (enhanced Audio Return Channel) støtter høyere båndbredde enn ARC og gir full pass-through av objekt-baserte surround-formater som Dolby Atmos og DTS:X – mens optisk støtter standard 2-kanals PCM og bitstream surround. Rekkevidden er opp til 100 meter for eARC/ARC og opp til 200 meter for optisk.
CEC pass-through og DAC
Når HDMI eARC/ARC-modus er valgt, støtter CAT100EARC CEC pass-through – det betyr at fjernkontroll-kommandoer (volum opp/ned, mute) sendes mellom TV-en og det eksterne lyd-systemet over CAT-kabelen, slik at brukeren kan styre lyden med TV-fjernkontrollen. Innebygd DAC konverterer enten eARC/ARC eller optisk til analog L/R stereo (2-kanals PCM kun), nyttig hvis destinasjons-utstyret ikke har digital inngang.
Bidireksjonal PoC

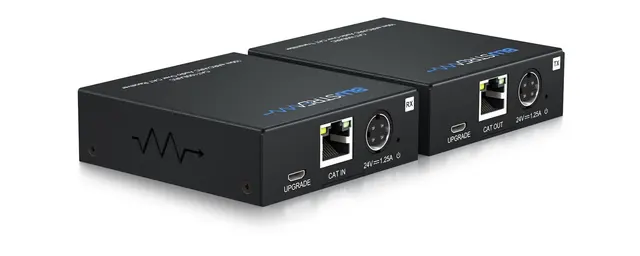

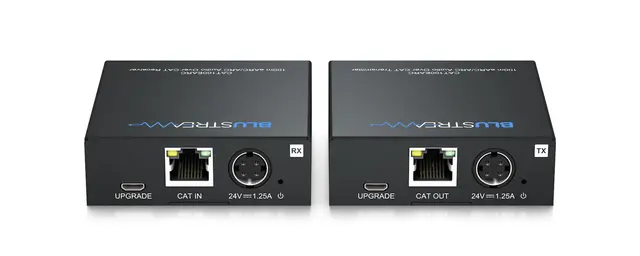

PoC (Power over Cable) er bidireksjonal – strømforsyningen kan kobles til enten transmitteren eller mottakeren, og den andre enheten får strøm over CAT-kabelen. Det gir installasjons-fleksibilitet: hvis det ikke er stikkontakt nær TV-en, kobler du strømmen til mottakeren ved AV-racket. Levert med 24 V/1,25 A DC strømforsyning, monteringskit og Quick Reference Guide.
Nøkkelspesifikasjoner
| TX-innganger | 1 × Optisk S/PDIF + 1 × HDMI Type A |
| TX-utganger | Optisk + HDMI + analog L/R (3,5 mm) |
| Modus-velger | Dipswitch (eARC/ARC eller optisk) |
| Firmware upgrade | 1 × Micro-USB |
| Rekkevidde eARC/ARC | opp til 100 m |
| Rekkevidde optisk | opp til 200 m |
| CEC pass-through | ja (eARC/ARC-modus) |
| Surround-støtte | bitstream + Dolby Atmos / DTS:X |
| Mål (B × H × D) | 74 × 80 × 24 mm |
| PoC | bidireksjonal (TX eller RX) |
| Driftstemperatur | -5 – +55 °C |
| Strømforsyning | 24 V / 1,25 A DC |
CAT100EARC sender Dolby Atmos og objekt-basert surround sound over 100 m CAT-kabel – med CEC-fjernkontroll til TV-en.
