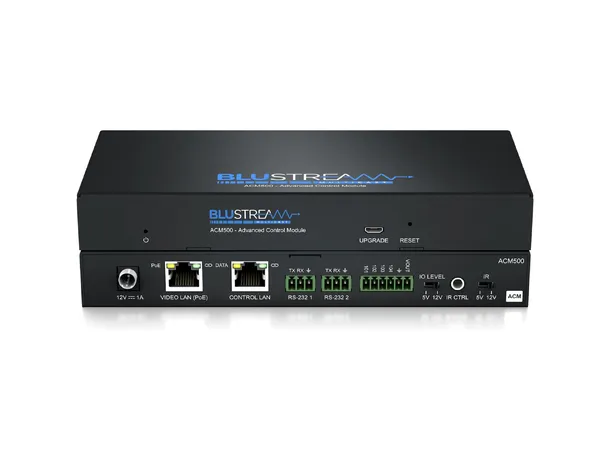

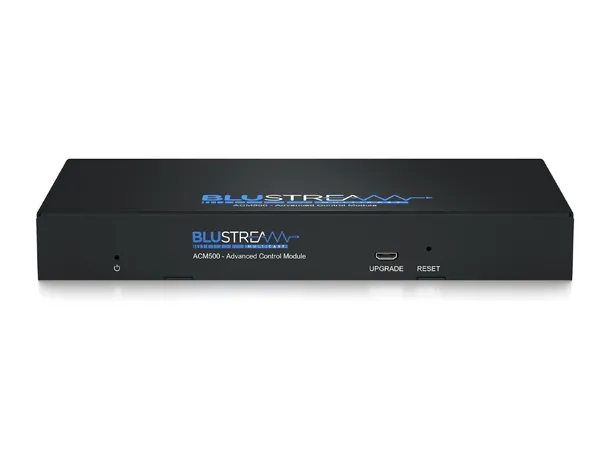

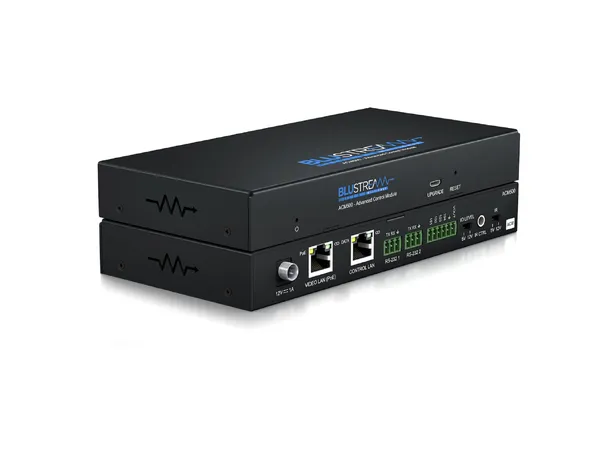

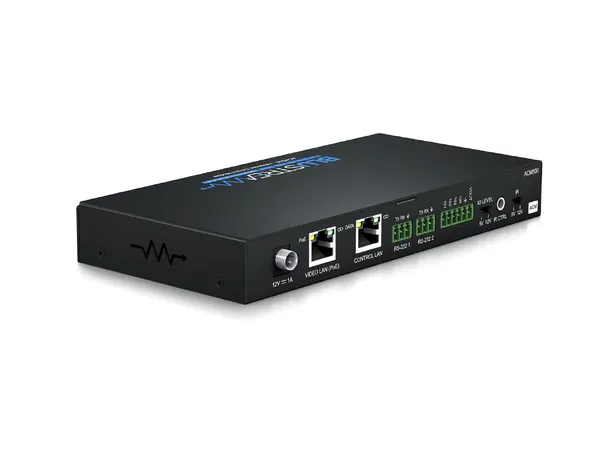

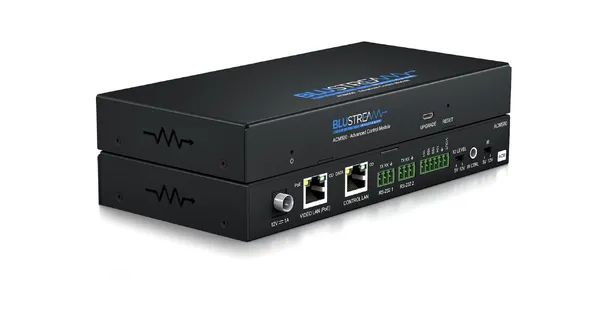

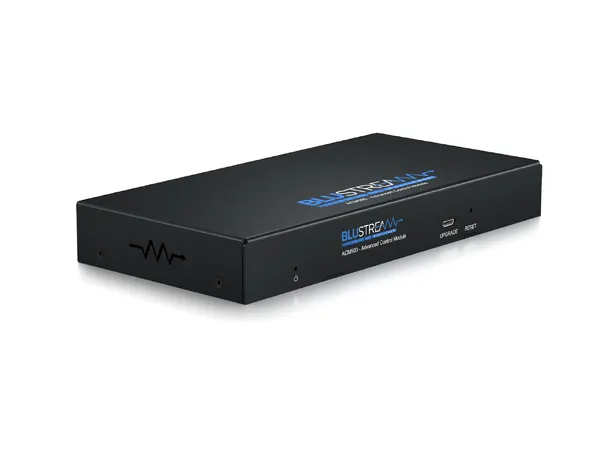

ACM500 – kontrollmodul for SDVoE 10 GbE Multicast
ACM500 er Blustreams Advanced Control Module for UHD SDVoE Multicast-plattformen som distribuerer ukomprimert 4K med null latency over kobber- eller fiber-baserte 10 GbE-nettverk. Den gir tredjeparts-kontroll av Blustream IP500UHD og IP510UHD SDVoE-systemer via TCP/IP, RS-232 og IR. Web-grensesnittet har drag & drop kilde-utvelgelse med video preview og uavhengig routing av IR, RS-232, USB/KVM, audio og video. Ferdige Blustream-drivere gjør Multicast-installasjon enklere og fjerner behovet for avansert nettverks-forståelse.
|
Kompatibel med
IP500UHD
og IP510UHD
|
|
Ethernet
2 × 1 Gb
1× PoE støtte
|
|
RS-232
2 × 3-pin
Phoenix
|
|
PoE
7,9 W
typisk forbruk
|
|
Mål (B × D × H)
190 × 93 × 25
mm
|
|
Vekt
0,6
kg
|
SDVoE 10 GbE Multicast-kontroll
SDVoE er Blustreams 10 GbE-plattform for ukomprimert 4K video over standard Ethernet-nettverk med zero latency. ACM500 er kontrollmodulen som binder hele SDVoE-systemet sammen via web-GUI – drag & drop kilde-utvelgelse, video preview, og full uavhengig routing av video, audio, IR, RS-232, USB/KVM og CEC. Auto system configuration gjør at hele systemet kan settes opp uten avansert nettverks-konfigurasjon.

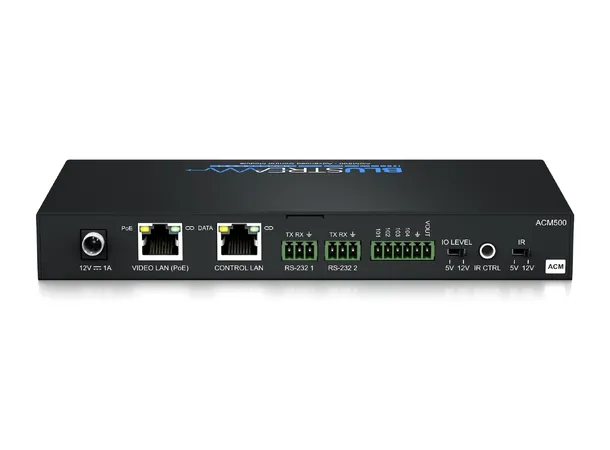

To LAN-tilkoblinger og dual RS-232
To RJ45 LAN-tilkoblinger bygger bro mellom det eksisterende nettverket og Multicast video distribusjons-nettverket. Det gir separert nettverkstrafikk, uavhengig IP-adresse per LAN-tilkobling, og forenklet TCP/IP-kontroll. To RS-232-porter gir både kontroll av Multicast-systemet OG passthrough av kommandoer til eksterne tredjeparts-apparater. 5 V/12 V IR-integrasjon for fysisk kontroll, og PoE eller valgfri 12 V/1 A DC for strømforsyning.
App-kontroll og tredjeparts-integrasjon
Innebygd støtte for iOS og Android-app gir systembrukere direkte kontroll fra telefon eller tablet. 3rd party-drivere er tilgjengelige for alle store kontrollmerker (Crestron, Control4, QSC Q-Sys, AMX, RTI), slik at ACM500 enkelt integreres i eksisterende automasjons-systemer. NB: kompatibel kun med IP500UHD og IP510UHD – andre Blustream IP-systemer er ikke interoperable med SDVoE.
Nøkkelspesifikasjoner
| Ethernet | 2 × 1 Gb LAN RJ45 (1× PoE) |
| RS-232 | 2 × 3-pin Phoenix |
| I/O-port | 1 × 6-pin Phoenix |
| IR-inngang | 1 × 3,5 mm stereo jack |
| PoE-forbruk | 7,9 W typisk / 8,4 W maks |
| Product upgrade | 1 × Micro USB hunn |
| Mål (B × D × H) | 190,4 × 93 × 25 mm |
| Vekt (kit) | 0,6 kg |
| Driftstemperatur | 0 – 40 °C |
| Lagringstemperatur | -20 – 60 °C |
| Strømforsyning | PoE eller 12 V / 1 A DC |
ACM500 er kontrollmodulen som binder Blustream SDVoE 10 GbE Multicast sammen – ukomprimert 4K, zero latency og full third-party integrasjon.
