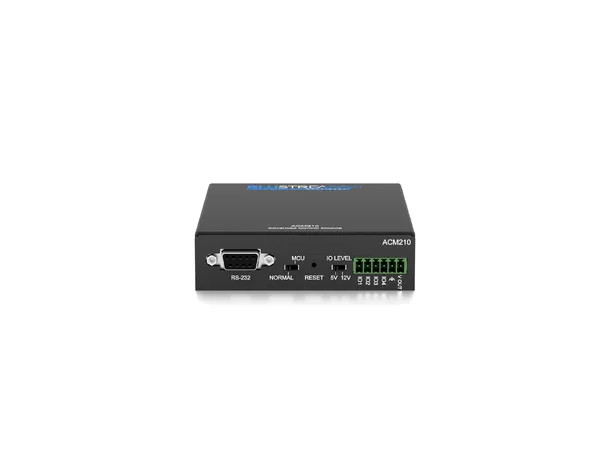

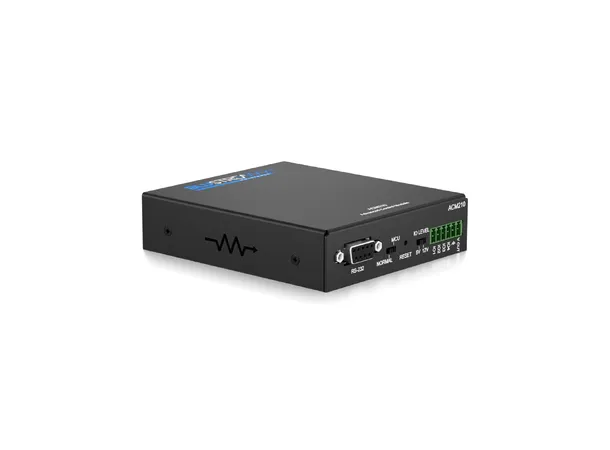

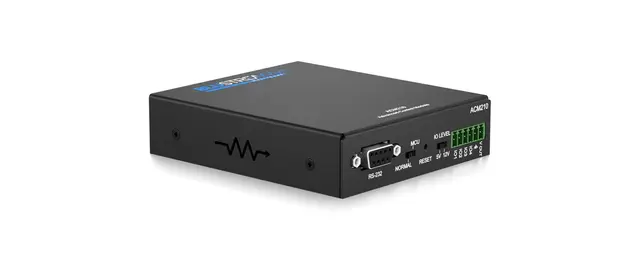

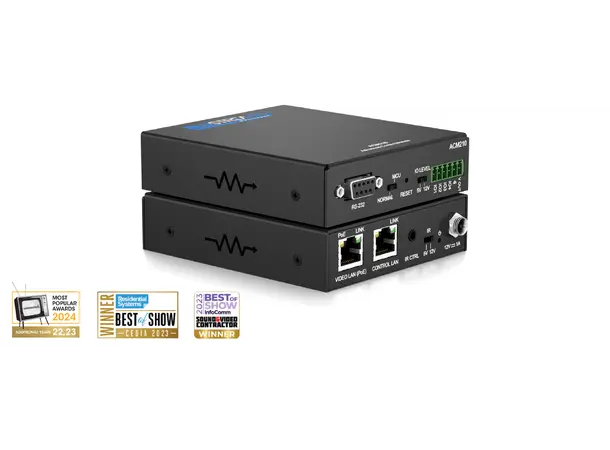

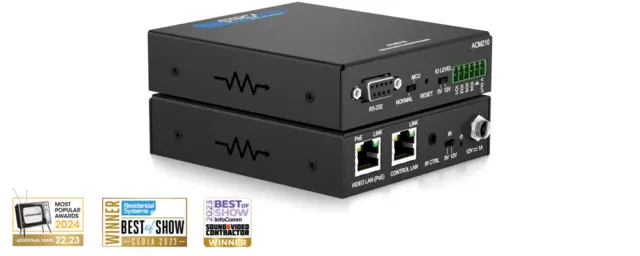

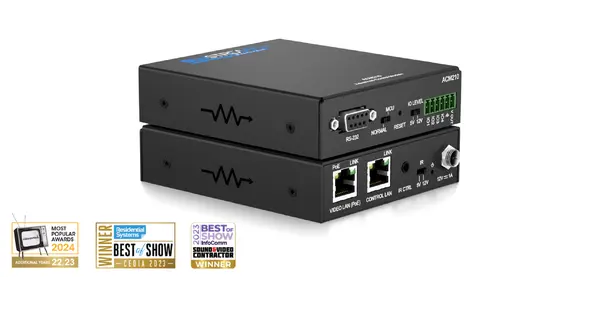

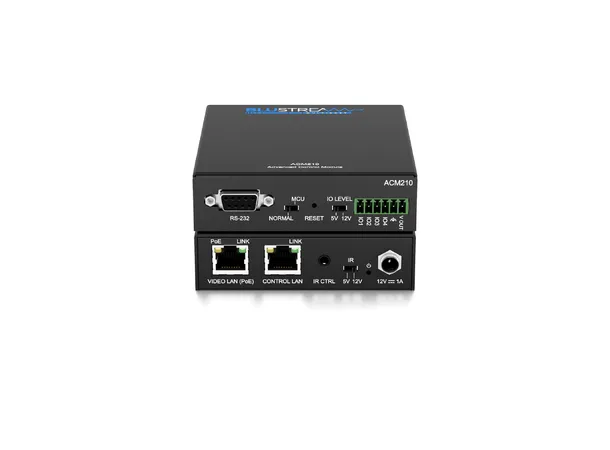

ACM210 – kontrollmodul for UHD Multicast over 1 Gb
ACM210 er Blustreams Advanced Control Module for UHD Multicast-plattformen som distribuerer HDMI-video over 1 Gb administrert nettverk. Den gir avansert tredjeparts-kontroll av Blustream sine IP50HD, IP200UHD, IP250UHD, IP300UHD og IP350UHD Multicast-systemer via TCP/IP, RS-232 og IR. Web-grensesnittet har drag and drop kilde-utvelgelse med video preview, og uavhengig routing av video, audio, IR, RS-232, USB/KVM og CEC. Ferdige drivere for de største kontrollmerkene gjør Multicast-installasjon enklere uten at integratoren må forstå komplekse nettverks-strukturer.
|
Kompatibel med
IP3xxUHD
IP50/IP2xx (firmware)
|
|
Ethernet
2 × RJ45
1× PoE støtte
|
|
RS-232
DB-9
hunn-kontakt
|
|
PoE
4 W
typisk forbruk
|
|
Mål (B × D × H)
96 × 110 × 26
mm
|
|
Vekt
0,6
kg
|
Drag & drop-kontroll og avansert routing
ACM210 gir intuitiv drag & drop kilde-utvelgelse med innebygd video preview for aktiv monitorering av system-status. Avansert signal management gir uavhengig routing av IR, RS-232, USB/KVM, audio og video på tvers av Multicast-systemet. Auto system configuration gjør at hele systemet kan settes opp uten avansert nettverkskunnskap.

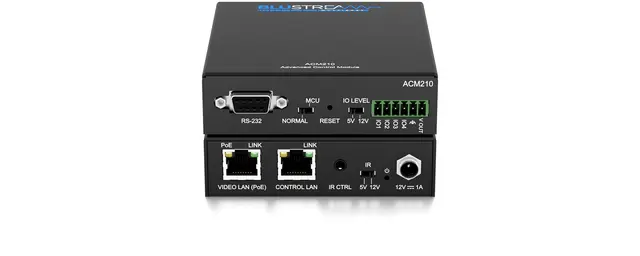

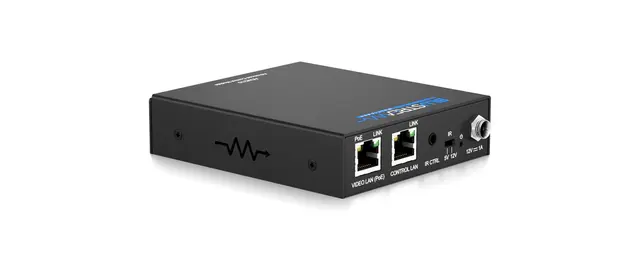

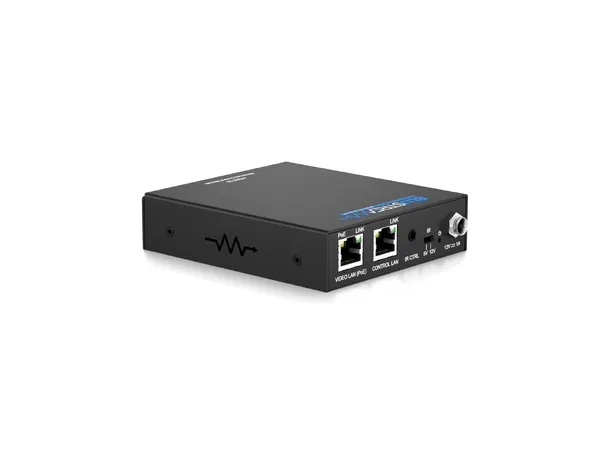

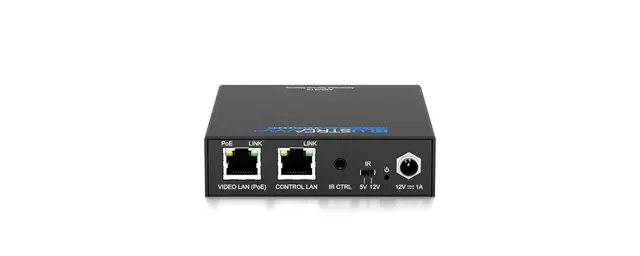

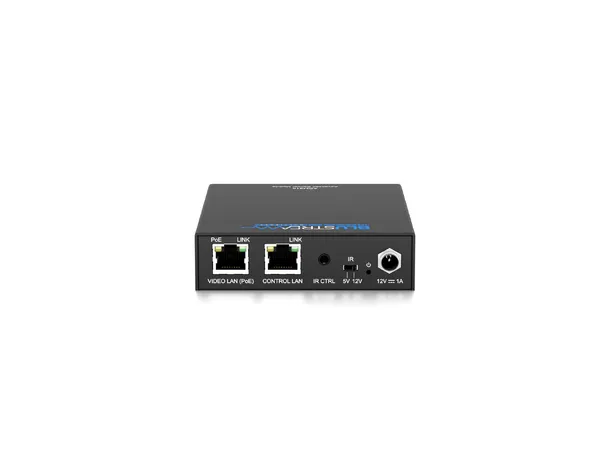

To RJ45 LAN-tilkoblinger bygger bro mellom det eksisterende nettverket og Multicast video distribusjons-nettverket. Det gir bedre system-ytelse fordi nettverkstrafikken er separert, uavhengig IP-adresse per LAN-tilkobling, og forenklet TCP/IP-kontroll av hele Multicast-systemet uten avansert nettverks-oppsett.
Tredjeparts-integrasjon og iOS/Android app

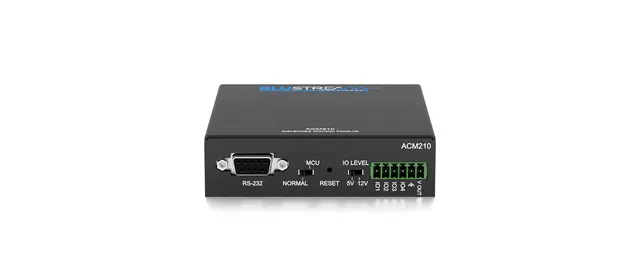

Bygd inn RS-232- og IR-integrasjon for kontroll av Multicast-systemet, samt PoE-drift fra nettverks-switch eller valgfri 12 V strømforsyning hvis switchen ikke støtter PoE. Drivere for de største kontrollmerkene (Crestron, Control4, QSC Q-Sys, AMX, RTI) gjør integrering enklere, og en innebygd iOS/Android-app gir systembrukere kontroll fra telefonen.
Kompatibilitet
ACM210 leveres med firmware for IP300UHD / IP350UHD-systemet. For bruk med IP50HD og IP200UHD / IP250UHD kreves separat firmware – kontakt support for assistanse. IP50HD, IP2xxUHD, IP3xxUHD og IP500UHD-systemer er ikke interoperable.
Nøkkelspesifikasjoner
| Ethernet | 2 × LAN RJ45 (1× PoE) |
| RS-232 | 1 × DB-9 hunn |
| GPIO | 1 × 6-pin Phoenix |
| IR-inngang | 1 × 3,5 mm stereo jack |
| PoE-forbruk | 4,0 W typisk / 4,5 W maks |
| Mål (B × D × H) | 96 × 110 × 26 mm |
| Vekt | 0,6 kg |
| Driftstemperatur | 0 – 40 °C |
| Lagringstemperatur | -20 – 60 °C |
ACM210 gir komplett tredjeparts-kontroll av Blustream Multicast over 1 Gb – web-GUI, drag & drop, og ferdige drivere for store kontrollsystemer.
