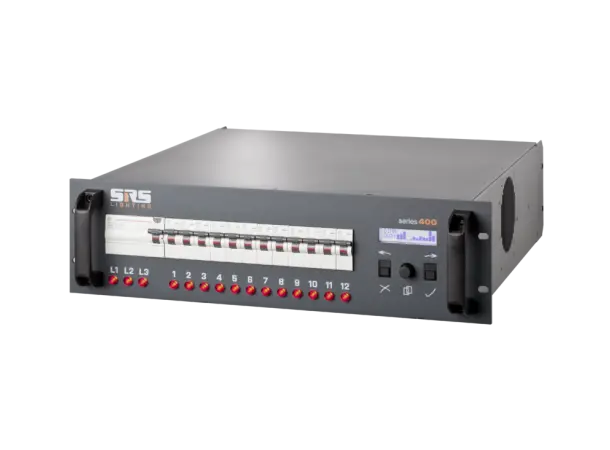

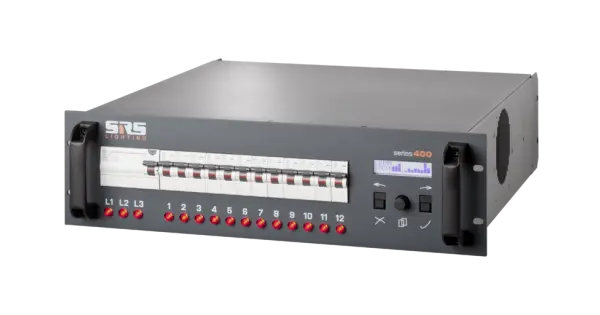

SRS – DDPN12 / Dimmerpack
12 kanaler · Socapex · GFI 30mA
SRS DDPN12 1210-8 – digital dimmerpack, 12 × 10A Socapex-utgang, GFI 30mA og 32A hovedinntak
Den digitale dimmerpakken DDP12 er designet for å oppfylle alle kravene til de fleste lyskrevende bruksområder som teatre, konserter og permanente installasjoner. Enheten styres av en høyhastighets RISC-prosessor med høyoppløselig D/A-konverterer. Denne teknologien garanterer en problemfri drift og høy motstand mot negativ innvirkning fra omgivelsene med toppklasse oppstartsrespons på 400 µs. Alle DDP-serie 400 dimmeenheter dekkes av en 5-års garanti.
|
Hovedstrøm
32
A
|
|
Kanaler
12
utganger
|
|
Effekt/kanal
2,3
kW
|
|
Socapex
10
A/kanal
|
|
Hovedspenning
230/400
V (3-fas)
|
|
Rackhøyde
3
U
|
Strøm og sikringer
1210-8 kjøres på 3 x 230V / 400V, 40–65Hz, med 32A hovedstrøm og 1-pol / 1-pol+N automatsikringer (General Electric) per kanal. De 12 kanalene er dimensjonert for 10A (2,3 kW) hver, ut via Socapex-kontakter, og fordeler belastningen jevnt over de tre fasene.
En jordfeilbryter (GFI/RCD) på 30 mA kobler automatisk fra kretsen dersom det oppdages en lekkasjestrøm mot jord på mer enn 30 milliampere. Dette beskytter mot alvorlige elektriske støt og brannfare, uten unødvendige utkoblinger ved mindre lekkasjer.
Styring og DMX
1210-8 tar imot DMX via A-inngang, analog inngang og scene call-inngang, og støtter programvareoppdatering. Forvarming kan slås på for alle kanaler samlet eller separat per kanal, slik at lyskilder holdes klare for øyeblikkelig oppstart uten glimt.
Konstruksjon og montering

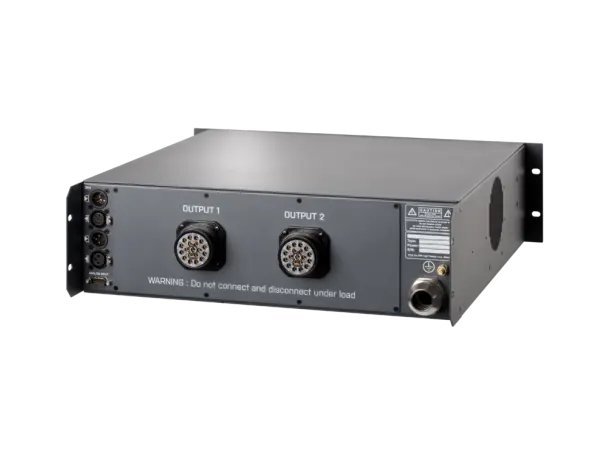

1210-8 bygges i 19-tommers rackformat på 3U (483 × 132 × 460 mm, B × H × D), og utgangene er ført ut via Socapex-multipinkontakter. Enheten dekkes av 5 års garanti.
Nøkkelspesifikasjoner
| Hovedspenning | 3 x 230V / 400V, 40–65 Hz |
| Hovedstrøm | 32A |
| Antall kanaler | 12 x 10A (2,3 kW/kanal) |
| Utgangskontakt | Socapex |
| Beskyttelse | 1P / 1P+N automatsikringer (General Electric) |
| GFI 30mA | 30 mA |
| Styring | DMX A-inngang, analog inngang, scene call-inngang |
| Programvareoppdatering | Støttet |
| Forvarming | For alle kanaler eller separat kanal |
| Mål (B × H × D) | 483 × 132 × 460 mm |
| Rackhøyde | 3U |
| Garanti | 5 år |
| Produktkode | 115066 |
SRS DDPN12 1210-8 passer for lysteknikere som trenger en robust 12-kanals dimmerpakke med Socapex-utgang og GFI 30mA for teater, konsert og faste installasjoner.
