SRS – NDP12 / Styring og strøm

Jordfeilbryter (GFI) 30mA · CEE 32A

SRS NDP12 1216-5 Socapex 32A – nettverksdimmer med jordfeilbryter, 12 × 16A

NDP12 er en nettverksstyrt dimmerpack bygget for de mest krevende lysapplikasjonene – teatre, livekonserter og permanente installasjoner som krever maksimal fleksibilitet og solide nettverksløsninger. En høyhastighets prosessor gir jevn 16-bits dimmeoppløsning via en spesialdesignet nullgjennomgangskrets (zero-crossing), med en rise-time på 400 µs for driftssikker styring selv i krevende omgivelser. NDP-DC+RELAY-funksjonen gir DC drive/relé-bryting med 16A kapasitet og på/av-styring via kurve. Alle NDP-dimmerenheter dekkes av 5 års garanti.

Strøm og sikringer

NDP12 kobles til hovedstrømmen via CEE 32A-inntak, 3×230V / 400V ved 40–65 Hz. Hovedvernet er en jordfeilbryter (GFI) på 30 mA, og hver av de 12 kanalene sikres i tillegg med automatsikring (MCB) eller RCBO. Kanalene er dimensjonert for 16A / 3,7 kW, og strømmen fordeles ut via Socapex-kontakter.

Styring og DMX

Dobbel DMX-inngang med RDM-støtte gir redundans og enkel enhetskonfigurasjon, i tillegg til Ethernet-tilkobling for Art-Net, SRS.net og sACN. Patch kan settes manuelt eller via DMX A, DMX B eller Ethernet. En høyhastighets prosessor gir jevn 16-bits dimmeoppløsning via en nullgjennomgangskrets (zero-crossing) med rise-time på 400 µs, og NDP-DC+RELAY-funksjonen gir DC drive/relé-bryting med 16A kapasitet og på/av-styring via kurve. Preheat kan settes for alle eller enkeltkanaler, og enheten kjører 100% driftssyklus.

Konstruksjon og montering

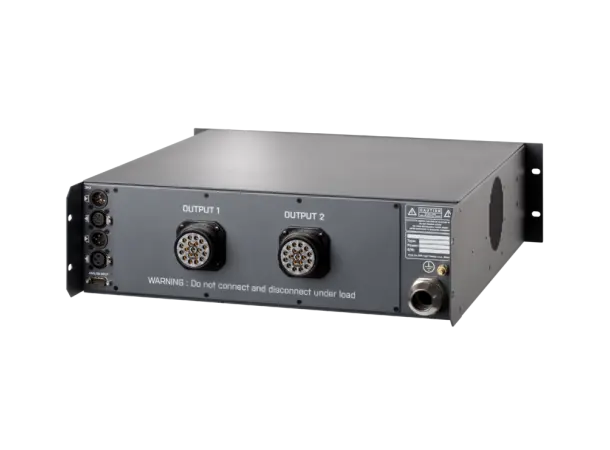

Enheten leveres i et 19" rackskap på 483 × 132 × 460 mm (B×H×D), tilsvarende ca. 3U installasjonshøyde. Utgangene er konfigurert med Socapex-kontakter. Gratis overvåkingsprogramvare følger med, og alle NDP-dimmerenheter dekkes av 5 års garanti.

Nøkkelspesifikasjoner

NDP12 1216-5 passer for teatre, livekonserter og permanente installasjoner som krever nettverksstyrt dimming med jordfeilbryter som hovedvern.
