SRS – SPU12 / Styring og strøm
CEE 32A · Teater og installasjon

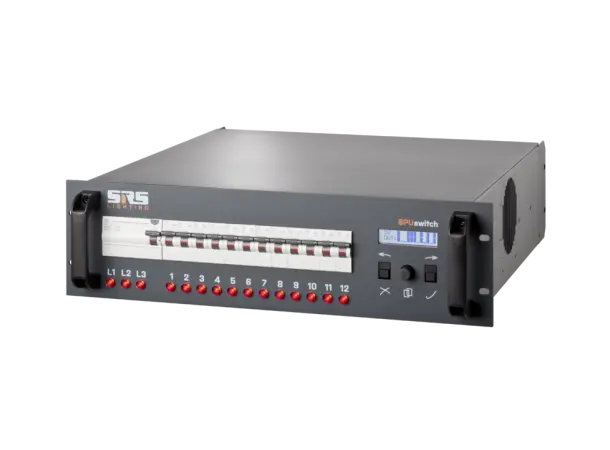

SRS SPUN12 1216B-8 Socapex 32A – digital switchpack, 12 × 16A
Den digitale switchpack SPU12 er designet for å dekke alle kravene for de mest lyskrevende bruksområdene, som teatre, livekonserter, men også permanente installasjoner, hvor DMX-styrt bryting av hovedstrøm er nødvendig. Nye funksjoner: SFX-funksjon spesielt laget for showeffektselskaper. DMX-tilstedeværelsesfunksjon lar brukeren angi en brytingsforsinkelse fra det øyeblikket DMX-signalet er tilstede på inngangen. SEKVENS-funksjon, spesielt laget for sekvenskontroll av utganger, med automatisk start/stopp via DMX og start/stopp via analog. Alle SPU-bryterenheter er dekket av en 5-års garanti.
|
Hovedstrøm
32
A (3-fas)
|
|
Kanaler
12
utganger
|
|
Effekt/kanal
3,7
kW
|
|
Rackhøyde
3
U (ca.)
|
Strøm og sikringer
SPUN12 kobles til hovedstrømmen via CEE 32A-inntak, 3×230V / 400V ved 40–65 Hz. Automatsikringer fra General Electric (1P / 1P+N) beskytter hver av de 12 kanalene, mens en hovedbryter eller jordfeilbryter (GFI) på 30 mA sikrer hele enheten. Hver kanal er dimensjonert for 16A / 3,7 kW, og strømmen fordeles ut via Socapex-kontakter, klart for direkte tilkobling til armaturer eller distribusjonskabler.
Styring og DMX
Bryting styres via DMX A på 3- og 5-pin inngang, med analog inngang og stage call-inngang som alternativer, samt programvare-patch for fleksibel kanaltildeling. SFX-funksjonen er laget spesielt for showeffektselskaper, mens DMX-tilstedeværelsesfunksjonen lar brukeren sette en brytingsforsinkelse fra signalet er til stede på inngangen. SEKVENS-funksjonen gir automatisk sekvenskontroll av utgangene, med start/stopp via DMX eller analogt.
Konstruksjon og montering
SPUN12 leveres i et 19" rackskap på 483 × 132 × 460 mm (B×H×D), tilsvarende ca. 3U installasjonshøyde. Utgangene er konfigurert med Socapex-kontakter for rask tilkobling i scene- og riggmiljø. Kompakt rackformat gjør enheten egnet både for touring-rigger og faste installasjoner. Alle SPU-bryterenheter dekkes av 5 års garanti.
Nøkkelspesifikasjoner
| Hovedspenning | 3×230V / 400V, 40–65 Hz |
| Hovedstrøm | 3×32A |
| Beskyttelse | General Electric automatsikring 1P / 1P+N, hovedbryter eller jordfeilbryter (GFI) 30 mA |
| DMX-inngang | DMX A, 3- og 5-pin |
| Analog inngang | Ja |
| Stage call-inngang | Ja |
| Utganger | 12 × 16A |
| Effekt per kanal | 3,7 kW |
| Utgangskontakt | Socapex |
| Inntak | CEE 32A |
| Dimensjoner (B×H×D) | 483 × 132 × 460 mm |
| Rackhøyde | ca. 3U |
| Garanti | 5 år |
| Produktkode | 114903 |
SPUN12 1216B-8 passer for teatre, livekonserter og permanente installasjoner som krever pålitelig DMX-styrt bryting av hovedstrøm.
